成都中央空調維護-文章以圖片內容詳細講解通訊故障的維修思路，同時以模塊化多聯機為案例的形式引導你找到故障。今天的文章主要以單機版直流變頻多聯機為例進行講解，希望能幫到你。

一、故障顯示和現象：

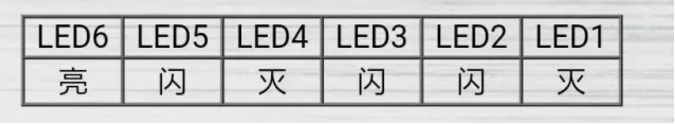

1、無雙8顯示的外機，主板上所有6個LED燈的狀態依次如下；

2、有雙8顯示的外機，外機主板或者轉接板上雙8顯示「E6」；

3、無雙8顯示、且沒有接線控器的內機，面板上面3個LED燈同時閃爍；

4、有雙8顯示的內機，面板上雙8顯示「E6」；

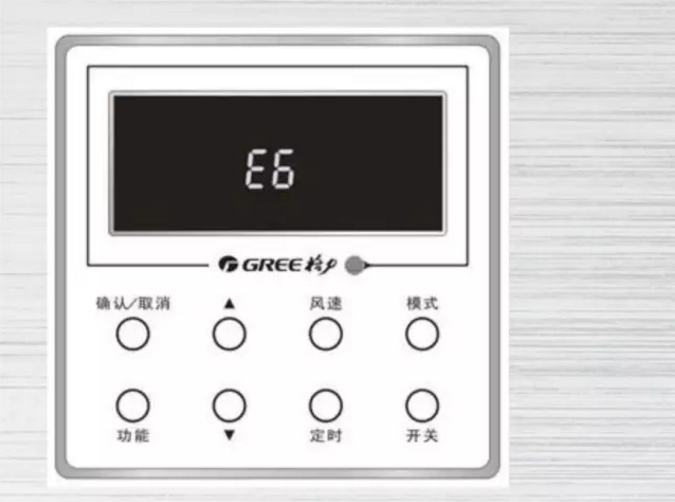

5、接線控器的內機，線控器顯示如下：

二、可能原因分析

■室內機和室外機之間的通訊存在異常；

■室內機和室內機之間的通訊存在異常；

■室內機和線控器之間的通訊存在異常；

■室內、外機主板未上電、不工作或者損壞；

■室內機撥碼或者地址設置有誤；

■最後一臺內機沒有安裝匹配電阻。

三、故障判斷條件和排查方法

第一步確認通訊故障產生的地方（內外機之間、內機之間或者內機、線控器之間通訊故障）

——>如果室外機主板顯示通訊故障（或E6），並且所有的內機都報通訊故障，則可能是內外機之間的通訊故障；

成都中央空調維修保養-重點提示：模塊化多聯機外機，內機數量可能不超過16臺。轉接板沒有接內機通訊線的都顯示「E6」（沒有內機信號連接）是正常顯示。單機560、600、785、900室外機有兩塊轉接板，如果內機數量沒有超過16臺，從室內引出一條信號線，只接一個轉接板，另一個轉接板上的雙8數碼管就會顯示「E6」通訊故障（沒有內機信號連接），這也是正常顯示。

——>如果室外機主板未報通訊故障，而部分內機報通訊故障，則可能是室內機之間通訊故障；

這裡要重點排查內機之間的通訊線是否開路或者是短路。還有內機主板故障也會引起個別內機通訊故障，室內機通訊線路最後一臺可能沒有安裝匹配電阻，也會引起通訊故障。

——>如果單臺內機線控器上顯示E6，則可能是該內機和其它內機的通訊故障或者內機和線控器之間的故障。

第二步檢查對應發生通訊故障的主板是否未上電、不工作或者有明顯的損壞

——>檢查對應的主板是否有電源輸入、保險管是否損壞或者有明顯的元器件燒壞等；

——>外機主板或轉接板上電正常工作之後，對應的LED燈或者雙8顯示會亮；

——>內機主板上電後，蜂鳴器會鳴叫一聲；正常工作情況下LED燈或雙8顯示會亮；

——>線控器上電之後，會瞬間顯示「0℃」,然後再顯示正常的室內溫度，這個現象是正常的，不要當故障去維修。

第三步檢查室內機撥碼或者地址設置是否有誤

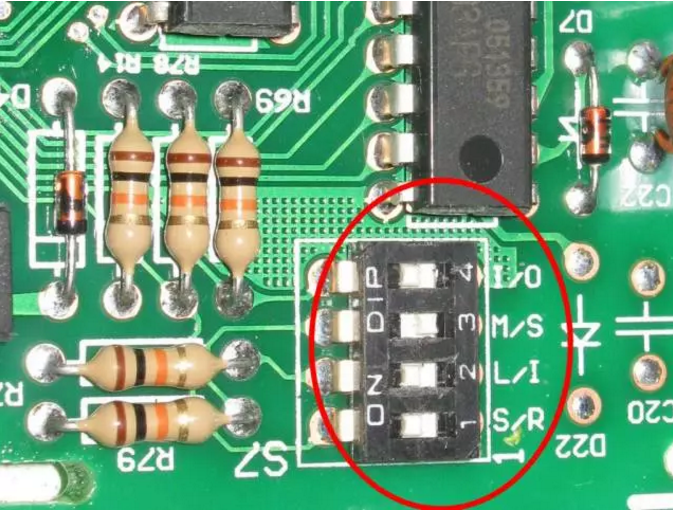

——>如果室內機接了線控器，需檢查內機主板的功能撥碼S7的第2位是否正確（撥在「L」端表示接線控器，「I」端表示從遙控器）：如果是接線控器的多聯機內機，被人為的改為了「I」從遙控器，這個對應的線控器就顯示「E6」通訊故障。

成都中央空調維修保養-給講一個故事，曾經有人把連接線控器的多聯機內機全部功能碼都為「I」從遙控器，維修了三天都沒有查明原因，他為什麼要修改功能碼呢？這才是問題的根本，因為他給用戶配了遙控器，而線控器全部安裝在天花板上，他認為內機既然要受遙控控制，就必須把功能碼進行修改。這就是一個認知偏差，之前的文章曾經寫過（怎麼跳出空調維修第三個誤區——認知偏）；其實使用遙控器控制的依然是線控器，線控器上面有一個遙控接收窗；什麼樣的內機需要把功能碼第三位改為"I"？四面出風和單面出風天井機，還有座吊機出廠標配遙控器的多聯機內機，風管式內機千萬不要撥動此功能碼。

成都中央空調維修保養-且記：改變了撥碼設置後需將內機斷電再上電設置才有效！

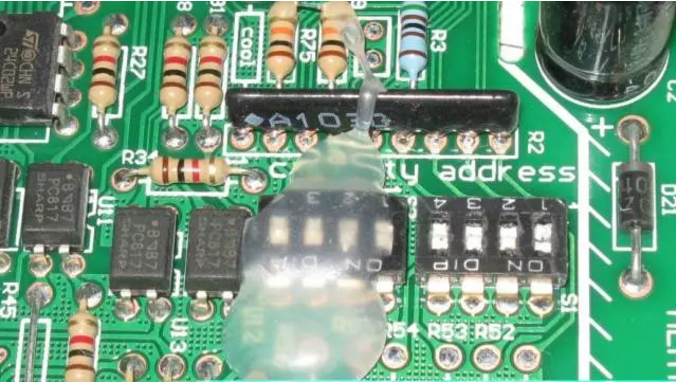

——>檢查內機的地址設置是否有誤。不同內機的地址必須設置為不一樣。內機地址通過主板上的撥碼開關S1來設置，如下圖所示：

地址撥碼的數字端代表「1」，字母端代表「0」。圖示的撥碼從第4位到第1位依次為「0」、「1」、「0」、「1」，代表二進位的「0101」，即十進位的「5」，表示該內機的地址為5。

成都中央空調維修保養-且記：改變了撥碼設置後需將內機斷電再上電設置才有效！

——>檢查內機的地址是否和線控器的地址一致。設置方法參考（格力四代家用多聯機內機電機不轉怎麼修（和電機無關））

第四步檢查通訊線（包括內機、外機以及線控器的通訊線）是否有異常

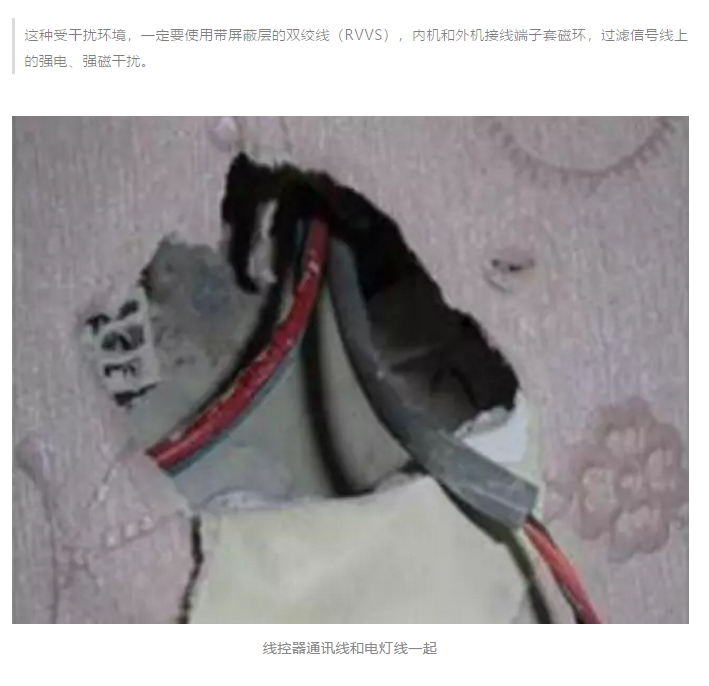

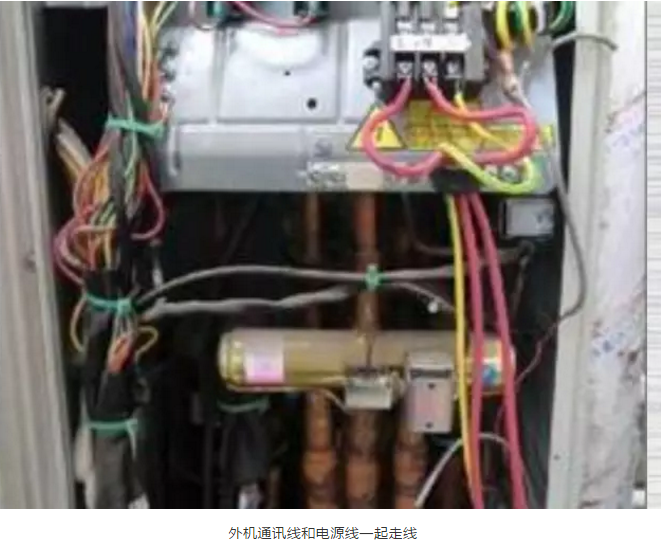

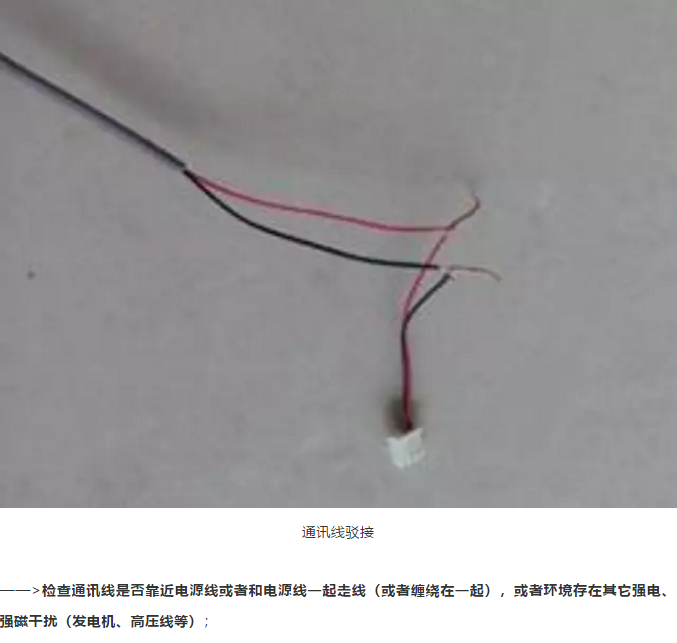

——>檢查發生通訊故障的地方是否存在通訊線短路（通訊線裸露導致短路等）或開路（通訊線中間斷開、老鼠咬斷等）；

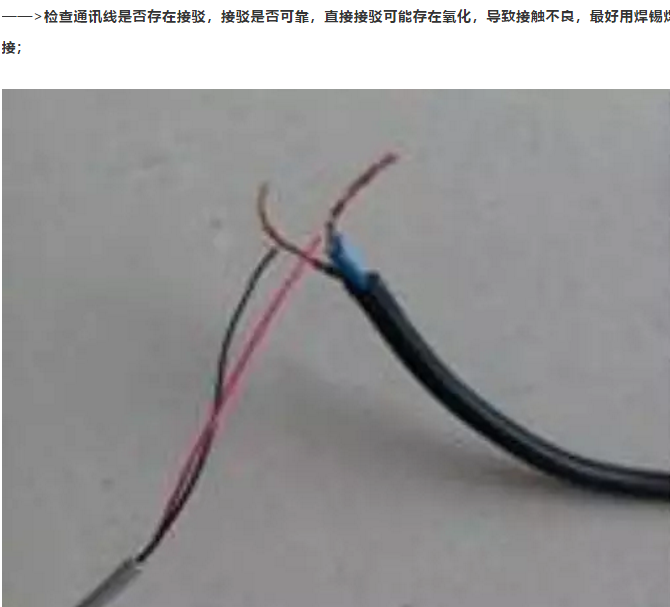

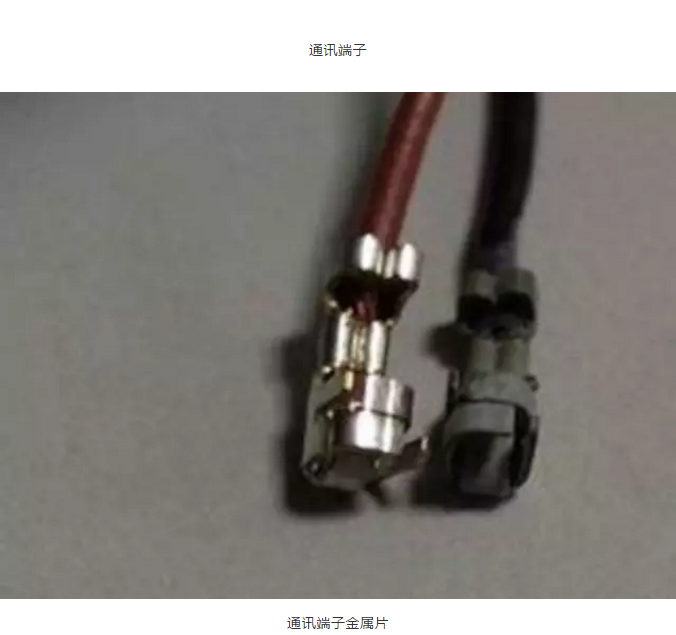

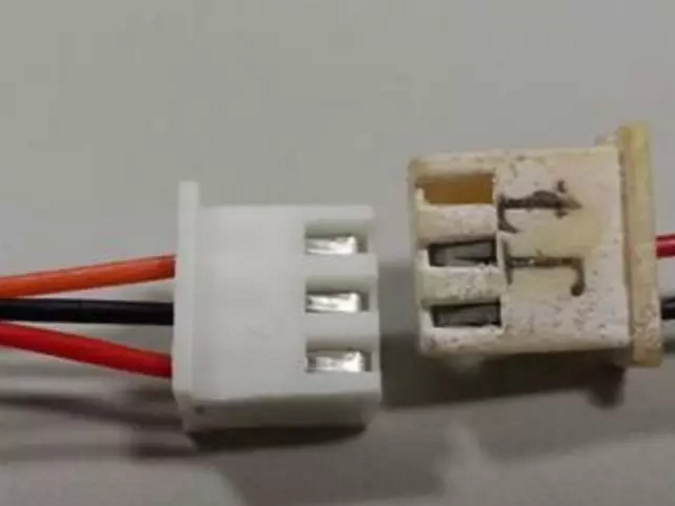

——>檢查通訊線端子是否可靠插裝或者是否氧化；

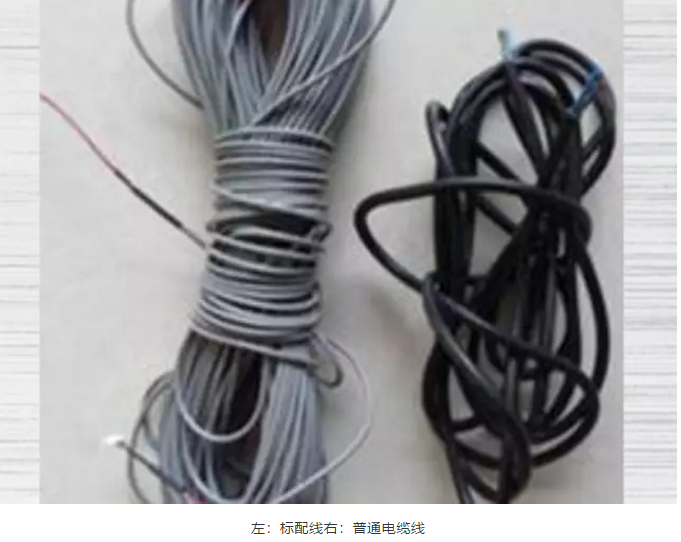

——>檢查通訊線是否為廠內標配線，使用非標配線會導致通訊信號的衰減，從而引發通訊故障；最好使用原裝控制線。

第五步最後一臺內機沒有安裝匹配電阻。

四代多聯機室外機說明書袋子裡面，給放了一個匹配電阻（200Ω），這個電阻是留著插到內機通訊網絡最後一臺內機的插口，如果不插這個匹配電阻，就會造成內機通訊不穩定，偶爾出現「E6」通訊故障。如果維修時，發現室內網絡最後一臺內機沒有插匹配電阻，請找一個匹配電阻插上去。

第六步嘗試更換主板

以上原因全部排除之後，E6問題仍然沒有解決，則可能是主板通訊部分電路異常。此時可嘗試更換對應的主板，看是否能解決。有一種內機主板損壞會造成其他內關機線控器報「E6」通訊故障，這個需要一臺一臺斷開內機主板去排查，直到找到那 臺內機主板，把它的通訊線和內機通訊網絡斷開，其它內機全部正常，就可以放心的更換這臺內機通訊故障。

通訊故障的維修，大致也就涉及到以上這幾部分，模塊化多聯機的上次已經講過，不再贅述，有興趣的請打開連結《四代多聯機手操器顯示「E6」怎麼維修？》

歡迎大家在文章後面留言交流。
