特靈離心機CVHE\G排氣裝置的維修要點

一，    如何判斷機組內有不凝性氣體？

1，   用雙岐表（壓力表）測量機組的冷凝壓力；

2，   檢查機組的冷凝飽和溫度；

3，   利用P-T表，檢查冷凝飽和壓力是否和冷凝溫度一一對應；

4，   如果實測壓力比冷凝顯示溫度指示壓力高，說明機組內有不凝性氣體。

注意：冷凝壓力傳感器是一個選裝部件

二，    如何快速判斷一臺排氣系統是正常工作的？

1，   將排氣裝置操作模式放在停止或關狀態，檢查排氣裝置電磁閥是否關閉（即無吸合現象），否則將是對應的模塊損壞。

2，   手動測試排氣迴路或打開排氣維修開關（UCP控制面板，該按鈕在排氣裝置控制柜上），排氣電磁閥和排氣泵運行，5s後泵出電磁吸合，排氣管進行氣泡測試，此時必須有泡產生。否則可能為排氣泵壞，電磁閥（對應模塊）壞，限流孔或管路堵塞。排氣泵停止運行，排氣管無倒吸現象，否則可能為再生電磁閥閥芯壞。

3，將排氣裝置操作模式放在接通或開狀態，排氣冷凝裝置運行（冷凝風扇運轉）。如排氣裝置不運行可能為：a，UCP控制面板內排氣歷史診斷沒有復位。b，CH530和Adaptiwiew控制面板內有排氣報警（無報警顯示）。c,排氣裝置電氣故障（啟動延時保險絲，冷凝風扇，壓縮機，變壓器等電氣元件壞）。

4，排氣裝置正常運行10~30分鐘後，不管排氣泵是否運行，排氣視鏡內必須看到R123冷媒流動。否則可能是：a，排氣裝置進氣管沒有開啟或堵塞。b，排氣裝置本身的製冷迴路有問題（壓縮機壞，膨脹閥壞，冷凝器髒，冷媒多或少）。c，排氣裝置控制迴路有問題。d，需要有一個排氣泵的泵出循環。

注意：排氣系統工作正常，排氣罐內有空氣，手動測試排氣迴路，排氣裝置的吸入溫度將很快上升，否則將上升的不明顯。

三，    機組運行正常（無不凝性氣體），但排氣裝置總是排氣超時？

1，   排氣裝置吸入溫度傳感器壞；

2，   排氣裝置的膨脹閥或乾燥過濾器堵塞；

3，   排氣裝置系統冷媒少；

4，   R123冷媒過濾器飽和（溼度指示器為溼，72小時）；

5，   排氣泵高低腔膜片損壞；

6，   3A3模塊（PRGD）壞（J2-1與J2-3導通），3U1模塊（PRGA/B/C）壞（J12-1與J12-2導通）。

7，   排氣裝置操作模式設為「自動」與主機運行信號通訊衝突（需檢查控制系統）；

8，   主機冷凝器內的R123冷媒液位高於排氣裝置的氣液管入口高度。

9，   其他的故障參考《PRGC-SB-2》和《PRGC-CSB-2》

四，    機組喘振運行（有不凝性氣體），排氣裝置不工作（冷凝裝置不工作）。

1，   機組控制櫃內空開1Q2跳閘或關閉。

2，排氣裝置報警，進行報警復位。

A，UCP控制面板內必須在歷史診斷內將排氣報警全部清除。

B，CH530&Adaptiview控制面板內有排氣裝置液位過高等非閉鎖報警，進行復位。

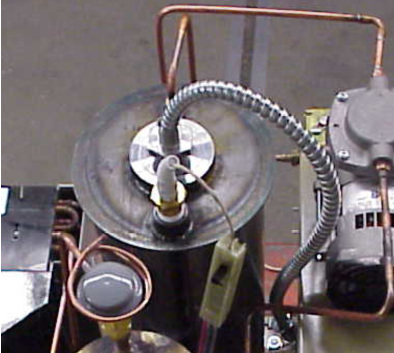

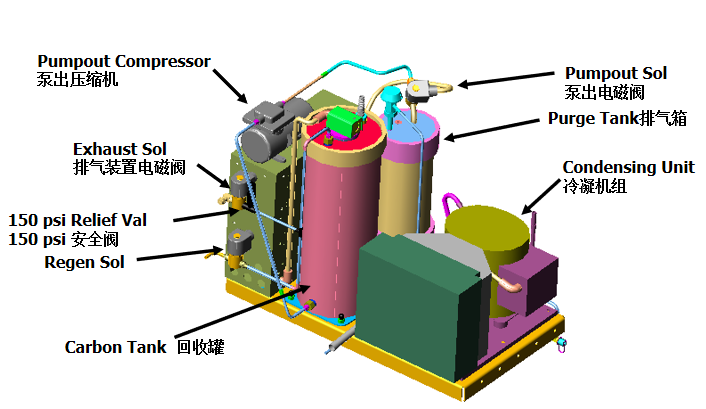

3，PRGD排氣系統在碳再生。

4，排氣裝置的冷凝裝置（排氣裝置壓縮機和冷凝風扇，PRGA/B/C為分開的，由模塊3U1控制，PRGD為整體的，由模塊3A2單獨控制）不工作。

A，根據電路圖檢查變壓器3T1，如PRGD的需檢查保險絲3A1（啟動延時類型）及壓縮機的熱繼電器，重錘，電容，控制模塊及連接線等電氣故障。

B，冷凝風扇卡死（該風機軸承無需潤滑為整體結構）。

五，機組喘振運行（有不凝性氣體），排氣裝置排氣泵不工作？

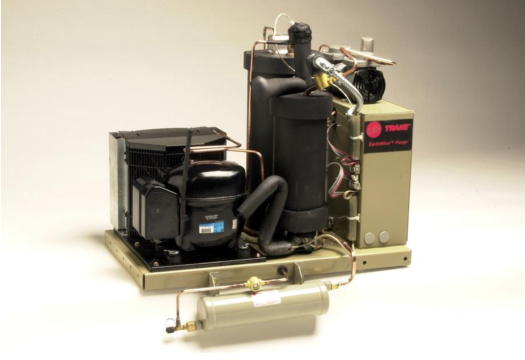

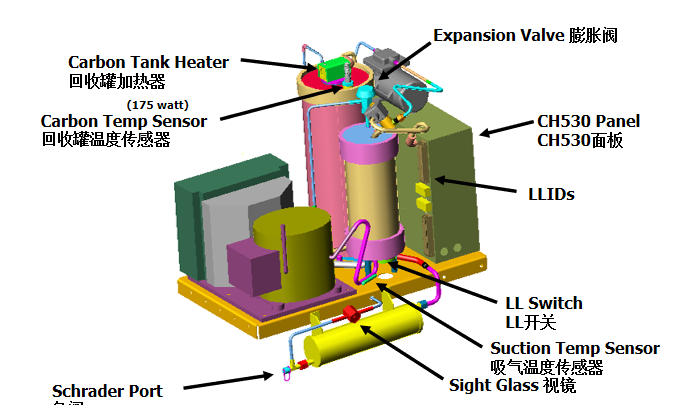

1，   排氣裝置吸入溫度傳感器壞或安裝不正確；

2，   排氣裝置的R123冷媒氣管（吸氣管）沒有開啟；

3，   排氣泵電機壞或對應模塊壞；

4，   根據電路圖檢查相應模塊接線等電氣故障。

六，機組喘振運行（有不凝性氣體），排氣裝置排氣總是超時？

1，   排氣裝置吸入溫度傳感器是否正常；

2，   排氣裝置限流孔是否堵塞；

3，   排氣裝置電磁閥是否工作正常（該通則通，該斷則斷）不能有漏氣和竄氣現象；

4，   排氣裝置電磁閥線圈及相應模塊是否正常；

5，   排氣裝置排氣泵是否有倒吸及工作效率差的狀況；

6，   排氣裝置R123系統的管路有無堵塞；

7，   根據「第二項問題」進行檢查排氣裝置R134a或R404a本身製冷系統是否正常；

8，   主機和排氣系統有漏點。

思考題：如何根據每天排氣記錄判斷主機洩露和排氣裝置故障？

七，機組檢漏維修後，排氣裝置還是排氣超時？

1，   PRGA/B/C排氣系統的抽空電磁閥和排氣電磁閥是否安裝正確(兩者需相反安裝)；

2，   PRGD排氣系統再生電磁閥無法關閉（可在排氣裝置限流孔處安裝轉接頭後注入氮氣後手動開啟排氣迴路測試，檢查再生電磁閥出口處（蒸發器上的維修閥）有無氣體排出或排氣泵停止時排氣管有倒吸現象。）

3，   機組還存在漏點（可能先前的漏點存在油封和液封）或排氣系統抽空電磁閥後的R123冷媒管路漏（電磁閥閥芯杆，碳管和排氣泵的部件）。

八，排氣裝置液位過高報警。

1，   排氣裝置液位傳感器壞（常閉開關）；

2，   排氣裝置R123冷媒過濾器堵塞，液位溼度指示為溼（72小時後觀察）；

3，   排氣裝置的R123冷媒液管（排出管）閥門關閉；

4，   CH530控制面板（MP）程序為4.0以下版本，更新程序；

5，   機房環境溫度高於110F；

6，   保溫狀況；

7， 排氣裝置的R123冷媒氣液管路的角度？（最小長12』』,高2』』大概9.5°）

8， 有一批機組的PRGD（CH530）排出液體管路直徑為1/4」(正常3/8」)，需進行保溫或管路改造，

9， 注意液位傳感器安裝深度。

九，   排氣吸入溫度到達了排氣壓縮機的啟動條件，而排氣泵不運行？

1，排氣裝置設定內低液體溫度限制有效並激活。

2， PRGD排氣裝置再生進程中（This is the reason pump outis inhibited for either 4 hours or until the carbon temperature drops below 100°F, whichever comes first.）但可以手動更改操作模式進行限制溫度和時間的取消。

3， 排氣操作模式為「OFF」。

十，排氣裝置維修保養其他注意事項？

1，   排氣裝置如放在自適應開啟模式情況下，必須每月一次手動接通排氣。

2，   為了加速排出不凝性氣體，將排氣裝置操作模式設為接通（PRGA/B/C系統可用皮管短接排氣（繞開排氣裝置限流孔）），並且設定72小時排氣超時無效，同時記錄每天排氣時間。如能開啟主機運行最好（限制機組電流直至機組無喘振運行指示狀態，但須注意馬達線圈溫度過高報警）。

3，   沒有自動再生功能的排氣裝置需要定期（一般為1到2年）對冷媒過濾罐進行人工再生，或者直接更換（一般為2到3年）。

4，   排氣系統的冷媒衝注？

A，PRGA/B/C排氣系統：R134a冷媒，0.500LBS（銘牌指示），氣體衝注；

B，PRGD排氣系統：R404a冷媒，0.60LBS（銘牌指示），液體衝注；

C，根據「PRGA/B/C與PRGD排氣系統」運行原理圖測量1~5號點的溫度（見第三項問題）；

D，計算位置4 和5之間的溫差，5F~15F正常（低於5°F (2.7°C) 的過冷度表示製冷劑可能充注不足，或可能出現洩漏，大於20°F (11°C) 的過冷度值表示製冷劑過度充注）

5，   排氣裝置R123冷媒過濾器更換注意？

A，注意R123冷媒的排空（a，如主機開機運行，關閉R123冷媒進出管閥門，將R123冷媒排出管處維修閥門和主機低壓側閥門連接後等待30分鐘後進行更換。b，如主機停機，將排氣裝置操作模式設為關閉或排氣裝置操作模式設為接通並且關閉R123冷媒進氣管，後等待1~2小時後，關閉R123冷媒進出管閥門進行更換。）

B，注意過濾器類型（a，如冷媒過濾器為更換過濾芯類型，注意墊圈的更換。b，如整體式的冷媒過濾器，注意「O」圈的固定安裝）

6，   排氣裝置R134a&R404a冷媒膨脹閥和乾燥過濾器的更換注意？

A，注意冷媒膨脹閥和乾燥過濾器的型號，兩者不能通用。

B，由於恆壓膨脹閥，故嚴禁更換膨脹裝置時更換部分膨脹裝置（膨脹閥頂端），必須整體焊接。

C，膨脹閥焊接時注意拆除易溶栓（168F）及焊接部件的降溫處理及膨脹閥的保溫處理。

D，過濾器焊接時注意45°的安裝（如圖）。

7，   電磁閥閥體的更換注意？

A，PRGA/B/C排氣系統抽空電磁閥（向外）和排氣電磁閥（向內）需相互反向安裝（閥體上有方向指示），無需焊接更換。

B，PRGD排氣系統抽空電磁閥（向外）和排氣電磁閥（向外）需方向一致安裝（閥體上有方向指示），無需焊接更換。

C，   PRGD排氣系統再生電磁閥向外安裝（閥體上有方向指示），需焊接更換。

8，   排氣泵的維修與更換？

A，判斷排氣泵是否工作正常，有無倒吸（排氣管出口上裝一小瓶水或22#油，排出時可見氣泡，液位做好標記，停止後液位不會下降）和工作效率降低（抽空壓縮機直接壓力表，手動啟動泵，壓力應該能降低至-10psig以下）。

B，排氣泵高低腔膜片損壞維修。X39641126010.pdf

C，排氣泵更換，無需焊接更換。（將排氣泵閥蓋和排氣泵體拆開後分體安裝更換）

9，   其他：

A，排氣裝置的控制電源為控制櫃內的1Q2空氣開關，此開關關閉不會影響主機正常運行。

B，制冷機組，注意排氣低液體溫度的設定（默認為40F）如水系統蒸發器溫度過（兩臺機組的蒸發器水系統無法切斷，其中一臺主機停機）低會產生排氣低液體溫度過低報警使排氣冷凝系統停止工作。

C，R404a冷媒P-T表，R404a冷媒屬性.pdf

D，有些電氣故障（如主機過載，瞬時失電等），有可能主機內有不凝性氣體而排氣裝置不正常工作造成的。
