格力B系列模塊機弱電如何控制強電？

格力B系列模塊機的控制邏輯很簡單，你掌握之後，對於維修很容易上手。

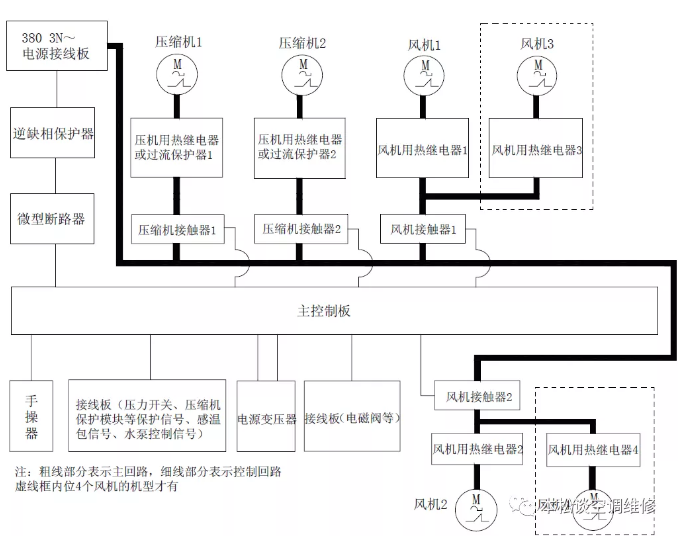

（粗線為動力線，就是強電380V，細線為控制線，就是弱電）

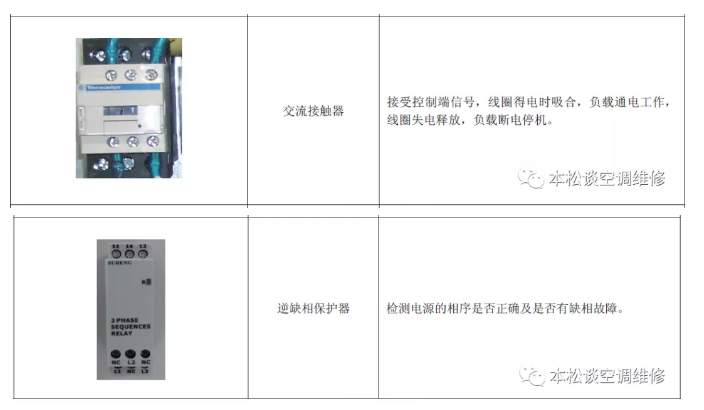

(1) 相序保護器

a. 保護條件：相序保護器電源輸入端逆相（相序錯）或缺相；

b. 動作執行結果：整機控制器（主板）掉電，無法開機；

c. 處理方式：調換電源接線板下方進線線序、檢查三相電源電壓是否正常，是否缺相？是缺相，請查找斷點，解決就好。

(2) 微型斷路器

a. 保護條件：控制迴路存在短路；

b. 動作執行結果：整機控制器（主板）掉電，無法開機，斷路器開關置於OFF（關） 端；

c. 處理方式：.

◆嘗試將斷路器置於 ON 端，若馬上再次跳開，表示短路情況一直存在，檢查線路及未執行動作器件是否存在短路情況；上電及工作的負載，還有連鎖的水泵交流接觸器。

◆嘗試將斷路器置於 ON 端，若不再跳開，整機可以開機，則需檢查受主板或時序控制的相關元器件如接觸器線圈，電磁閥線圈等是否存在短路現象。

(3) 壓縮機用熱繼電器（交接下端）

a. 保護條件：壓縮機電流過大、三相電流不平衡、（壓縮機）存在缺相；

b. 動作執行結果：手操器顯示對應壓機過載保護；

處理方式：檢查壓縮機三相繞阻是否正常，如果正常，重新上電開機，測量壓機工作電流、系統壓力是否正常。
