實力乾貨┃電子膨脹閥故障判定與電子膨脹閥損壞導致「E6」處理

　　電子膨脹閥是一種利用電子控制器通過電纜向線圈發出脈衝控制信號，控制施加於膨脹閥上的電壓或電流，從而控制閥針的動作實現閥口流通面積改變達到流量自動調節目的的節流器件，是空調器的重要部件之一，隨著節能減排工作的推進，電子膨脹閥使用量不斷增加，為便於維修人員準確判斷故障原因，具體內容如下。

1、電子膨脹閥-不調節-電子膨脹閥卡死 ；

2、電子膨脹閥-不調節-電子膨脹閥線圈脫落 ；

3、電子膨脹閥-不調節-電子膨脹閥線圈壞 ；

4、電子膨脹閥-不調節-電子膨脹閥接線鬆脫 ；

5、電子膨脹閥-不調節-電子膨脹閥線圈安裝不到位 ；

6、電子膨脹閥-電子膨脹閥漏-電子膨脹閥閥體裂漏 ；

7、電子膨脹閥-電子膨脹閥漏-電子膨脹閥閥體焊接漏。

二、故障判定方法

1、電子膨脹閥-不調節-電子膨脹閥卡死

根據顯示板故障代碼及空調故障現象判定是否在電子膨脹閥組件段出現堵、節流異常故障；

接通電源，重新開機，請手感電子膨脹閥是否有動作或耳聽閥體是否有「KATA KATA」的動作音，如無動作，請確認閥體是否完全套入線圈內（OK），→線圈與電路板連接是否可靠（OK）→ 導線與端子連接正確（OK） →線圈通電情況（12±1.2V）（OK）；

測試線圈各相與其公共端（一般為藍線或灰線）電阻是否符合要求 46±3Ω，若出現無電阻或電阻偏差較大問題，則判斷為電子膨脹閥線圈故障，若線圈無故障，則判定為電子膨脹閥卡死。

2、電子膨脹閥-不調節-電子膨脹閥線圈脫落

檢查電子膨脹閥線圈是否脫離電子膨脹閥，若線圈脫落重新固定後故障消失，則判定為此故障。

3、電子膨脹閥-不調節-電子膨脹閥線圈壞

測試電子膨脹閥線圈各相與其公共端電阻是否符合要求 46±3Ω，若出現無電阻或電阻偏差較大問題，則判斷為此故障。

4、電子膨脹閥-不調節-電子膨脹閥接線鬆脫

檢查電子膨脹閥線圈連接器與主板是否連接良好，若連接器脫出或接觸不良則判定為此故障。

5、電子膨脹閥-不調節-電子膨脹閥線圈安裝不到位

檢查電子膨脹閥線圈是否與電子膨脹閥裝配到位，若線圈裝配不到位，則判定為此故障。

6、電子膨脹閥-電子膨脹閥漏-電子膨脹閥閥體裂漏

進行氣密性檢驗，查找漏點，若為閥體本身洩漏，則判定為此故障。

7、電子膨脹閥-電子膨脹閥漏-電子膨脹閥閥體焊接漏

進行氣密性檢驗，查找漏點，若為閥焊點處洩漏，則判定為此故障。

二、關於電子膨脹閥損壞導致「E6」故障處理指導方法

較多因「E6」故障導致頻繁更換控制器的問題，經過核實是由於機組電子膨脹閥線圈進水導致閥體及線圈短路，從而燒壞主板控制器。

1.故障現象： 檢測空調為「E6」故障。

2.失效機理： 電子膨脹閥線圈導致機器出現「E6」的機理如下：

3.檢查步驟：

空調內機顯示「E6」故障，並用變頻檢測儀檢測是內機故障還是外機故障。如檢測是內機故障，則更換相應的配件即可；如檢測是外機故障，則進行下一步判斷。

檢查外機主板上控制電子膨脹閥的晶片 ULN2003 器件是否損壞，如發現已損壞則極有可能是電子膨脹閥損壞了，需一次性同步檢查電子膨脹閥線圈及閥體是否損壞（方法是檢查線圈電阻是否存在短路等異常情況），若損壞則同步更換外機控制器和膨脹閥線圈。

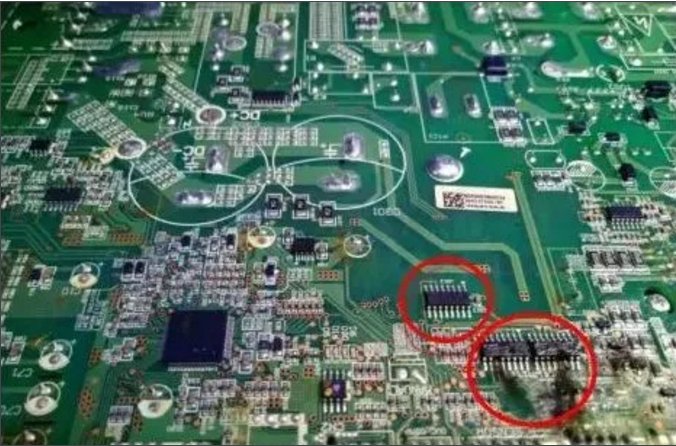

說明： 判斷主板上控制電子膨脹閥晶片是否損壞的方法：檢查圖 上的紅色圈所示位置是有否燒壞變黑的現象。
