成都格力商用中央空調維保-五代多聯機報「U4」故障怎麼維修？

成都格力商用中央空調維保-五代多聯機報「U4」故障怎麼維修？

　當你看到手操器上顯示「U4」時是怎麼想的？肯定是查詢故障代碼，U4代表缺冷媒保護。是真的缺冷媒嗎？

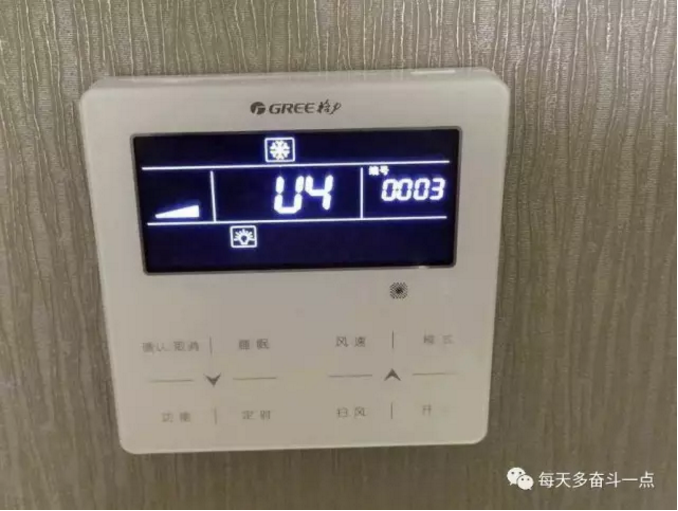

　陝西漢中有一個工程，在7月份調試的時候，工人調試到第十步，室外機雙八數碼管第三位顯示「U4」，內機線控器也同樣顯示「U4」，查詢故障代碼表「U4」是缺冷媒保護，現場查詢之後不知道從哪裡下手，他們是一次遇到新機報「U4」故障代碼。他們打電話和發微信諮詢我，讓他們現場用壓力表測量製冷系統低壓平衡壓力，測量後的製冷系統低壓壓力是20kgf/cm²（當時的環境溫度是34℃），正常的！問題出在哪裡？是設備控制部分檢測錯誤？

下一步就是讓他們檢測低壓壓力傳感器是否正常？

是誰在檢測低壓壓力？是系統的低壓壓力傳感器，壓力傳感器是主板派出來的「哨兵」，用於檢查系統壓力，通過壓力信號轉變為電信號，然後把壓力數據匯報給主板；

首先檢查低壓傳感器連接線是否有鬆脫，用萬用表檢測線路是否有虛接或斷開。檢查壓力傳感器與機組檢測壓力位置是否接觸不良，用雙扳手輕輕打松壓力傳感器，有製冷劑洩漏為正常？如接觸不良可拆下壓力傳感器，將檢測壓力位置的注氟嘴閥芯逆時針旋轉抬高或更換，使其與壓力傳感器接觸良好。

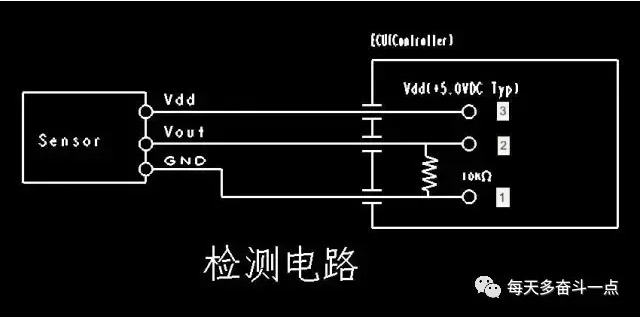

壓力傳感器檢測電路中，一般黑色線為地線，接VH-3P的1孔；白色或綠色線為電壓輸出，接VH-3P的2孔；橙色線或紅色線為電壓輸入，接VH-3P的3孔；輸入電壓為DC5±0.1V（廠家：森薩塔）或DC5±0.25V（廠家：鷺宮）,輸出電壓為DC0.5~4.5V； 如下檢測電路圖：

上面這部分內容在「E3」低壓保護裡，都講過，如果對這一一部分內容需要更詳細資料的請打開家用多聯機「E3」保護維修方法（內附音頻）。

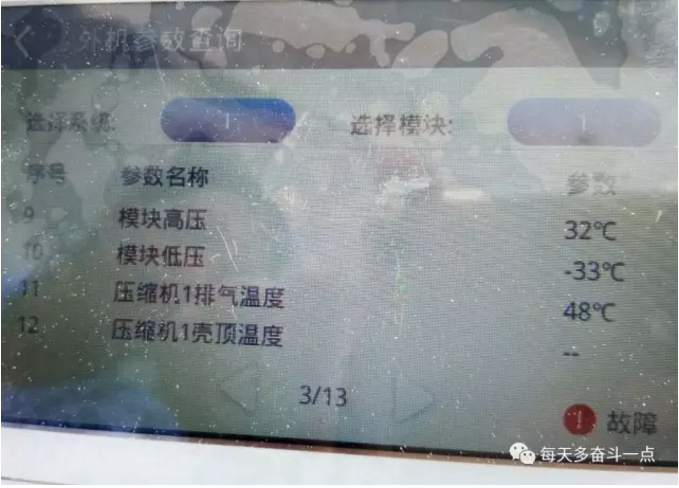

當時現場沒有調試器（口袋精靈）也沒有調試軟體，看不到低壓壓力傳感器檢測的數據是否正確？他們第二次攜帶調試器去現場測量數據，發現了問題，模塊低壓顯示「-33℃」，說明低壓壓力傳感器是開路狀態。

最後查到故障原因了，是低壓壓力傳感器與閥芯接觸不好，現場使用雙扳手輕輕打松壓力傳感器，拆下壓力傳感器，將檢測壓力位置的注氟嘴閥芯逆時針旋轉抬高或更換，使其與壓力傳感器接觸良好。針對問題去維修即可解決問題，排除故障，現場打開機組繼續調試，設備可以順利通過調試。

總結一下，這個故障從以下幾方面查起：

1. 檢查是否缺冷媒，停機狀態下使用壓力表檢測機組系統壓力，對照上門服務手冊物性參照表換算為溫度，再與機組所在環境溫度做比對，如實測壓力換算溫度低於實際環境溫度，則確認為機組冷媒偏少，檢查處理洩漏點後，按銘牌灌注量、管路追加製冷劑量，重新灌注冷媒。（壓力對應的環境溫度參照公眾號文章五代多聯機報"JA"是什麼故障？）。

2. 檢查壓力傳感器與主控板的接口端子間接線，逐根拉撥檢查是否有鬆脫；撥出壓力傳感器接線端子，檢查接線端子和主控板的接口端子是否有異物；有異常則處理並重新插緊。

3. 檢查壓力傳感器與機組檢測壓力位置是否接觸不良，用雙扳手輕輕打松壓力傳感器，有製冷劑洩漏為正常，如接觸不良可拆下壓力傳感器，將檢測壓力位置的注氟嘴閥芯逆時針旋轉抬高或更換，使其與壓力傳感器接觸良好。

4. 外環境感溫包是否鬆脫或斷線，有異常則重新恢復處理。

5. 用萬用表檢測外機環境溫度感溫包阻值，並對照上門服務手冊常用感溫

包阻值特性表，如感溫包檢測的阻值有明顯偏差，則更換環境感溫包。

6. 如以上檢查均為正常，則需檢查判定是否為傳感器檢測電路問題：

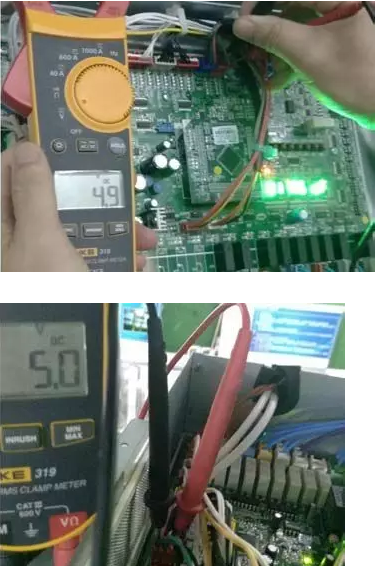

（1）機組上電後，在壓力傳感器接線端子上檢測電壓輸（3孔）和接地間（1孔）對應主板直流輸出電壓，如果電壓明顯超出5±0.25V範圍，證明主板檢測電路損壞，需要更換主控板。

（2）機組上電後，檢測傳感器接線端子2孔和1孔間壓力傳感器輸出直流電壓，如檢測電壓在0.5V~4.5V屬正常，如檢測電壓明顯超出0.5V~4.5V電壓範圍值之外，且排除第2、3點問題，可判定為壓力傳感器異常，需更換壓力傳感器。

7. 檢查確認非以上各項問題，仍頻繁誤報故障，則更換主控板處理。

以上內容和之前的「F1」故障維修有很多相同之處，所以知道了維修的底層邏輯比什麼都重要，只要知道了故障代碼的意思，就可以有一個清晰的思路引導你去維修。

方法很重要，注意力更重要，注意力才是你的財富，不要被不重要的事情分散你的注意力，以前的文章和今後的文章都在引導你把注意力放在基礎知識的提升上，一切的新設備和新故障，都是在最基礎的知識上面進行了升級；能每一篇文章都閱讀的人，今後都會做出一番成績的，你們有學習的能力，今後能留下的都是有持續學習能力的人，不要放棄學習的能力，讓我們一起終身學習。
