綿陽格力多聯空調保養-格力家用多聯機「E3」故障怎麼維修？

大家好，今天給大家講解的維修是「E3」保護，「E3」在家用多聯機、風管機、熱水機、和家用空調等統一為低壓保護；

今天要講的低壓保護是以家用多聯機為主。

「E3」故障定義

當低壓傳感器檢測到系統內壓力過低或由於低壓傳感器自身故障造成檢測偏差輸出保護信號時，機組滿足「E3」低壓保護條件，機組顯示故障並保護停機。通過壓力表檢查，低壓的保護點是0.15Mp(1.5kgf/cm²),用電腦和調試器看到的低壓模塊對應的飽和溫度是-33℃。

「E3」低壓保護維修分為兩個方向：

第一、製冷系統原因

第二、控制部分原因

首先講製冷系統原因引起的低壓保護有哪些呢？

1、製冷管路洩漏，管路壓扁變形，設備內漏。

製冷管路洩露引起的低壓保護，管路洩露在維修裡面佔比重最大，可能佔低壓保護故障的80%以上。當設備報低壓保護，首先用壓力表來測量系統的低壓值，如果低壓值低於壓力保護值1.5kgf/cm²，那說明是製冷劑確實漏完了，這個時候我們就要查漏；

查漏的方法如下：

1.1、用眼睛看室外機冷凝器和管路上有沒有油痕？室內機連接口有沒有油痕？

重點檢查，細心對待。

1.2、用氮氣保壓後耳朵聽大漏的方位，用手去感知洩露的地點。

1.3、用肥皂炮去檢驗小漏（建議用洗滌精水，泡沫比較多）；

1.4、用檢漏儀去檢測更小的微漏；

說到「E3」低壓保護，想起一個曾經的故事，今天給大家講一下這個故事，事情發生在六年前，地點在陝西安康旬陽縣城，有一個商場，兩年前安裝的多聯機，商場售後有專業維修人員，使用空調季節，每半個月都要去加一次製冷劑；他們知道是系統洩露了，也查了幾次，沒有找到漏點。

申請銷售公司技術支持，這是作者在現場的親身感受，這個商場白天要營業沒辦法查漏，當地的售後經理給安排的是晚上商場關門之後再檢查。白天讓他們把氮氣準備好，提前運到現場，商場下班之前先把氮氣充入系統，保壓28kgf/cm²；然後開始先採用耳朵聽，白天已經把冷凝器和管路檢查了，沒有發現明顯的漏點和油痕；採用耳朵聽的方法開始對管路分段「聽漏」，夜深人靜的時候聽到有隻的氮氣洩露的氣流聲，當聽到聲音之後，就尋著聲音去查找漏點，聲音越來越近，最後到了牆壁跟前，這個時候已經接近漏點，由於吊頂沒有檢修口，先把頂破開，在牆壁跟前可以聽到氮氣洩露的氣流聲，但是剝開保溫就是找不到漏點。難道漏點在牆壁裡面？

為了驗證這個推論，把牆壁鑿開，才發現牆壁裡面的保溫上有油痕，最後發現是牆壁內銅管的直管段有一個5cm長很小的裂縫，造成了製冷劑的滲漏，我們把漏點連夜補焊之後，再次保壓不漏之後，抽真空、定量補加製冷劑，這個問題才得以解決；

總結一下：在發現洩漏的時候，要有一個大致的方向和定位，要採用合理的方法去查漏，最好採用分段保壓法，就是內機和外機分開保壓，管路單獨保壓，區分清楚是外機洩漏，還是管路洩露或者是內機洩露？我也曾經遇到過內機蒸發器洩漏，內機納子口洩漏、內機喇叭口後面連接處漏，（管路被擰成麻花狀），還有外機分液頭處漏，所以這些問題都需要仔細地去查找漏點，都可以使用我們前面說的著幾種方法。

另外一種檢漏方法大家要注意：就是第4種用檢漏儀檢漏法，不能直接把氮氣充入系統，氮氣洩露的時候檢漏儀監測不到氮氣的成分，為了讓檢漏儀發揮作用，對製冷系統先衝入一定量的製冷劑「氣體」，然後再用氮氣保壓40kgf/cm²，再洩露出來的氮氣裡邊有製冷劑的成分，檢漏儀就可以起到作用，如果發現漏點，就可以把漏點補焊，對系統進行再次保壓，確認不漏然後，用4L/S排氣量的真空泵抽2小時以上，定量補加製冷劑，這個問題就可以解決了。

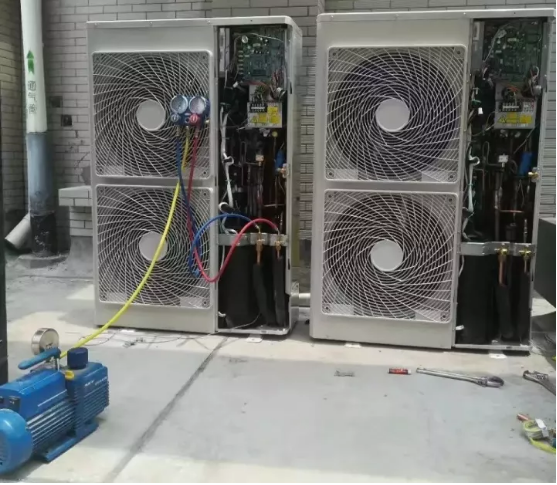

抽真空時必須高低壓同時抽，如下圖

2、室內、外機風機運轉情況排查處理

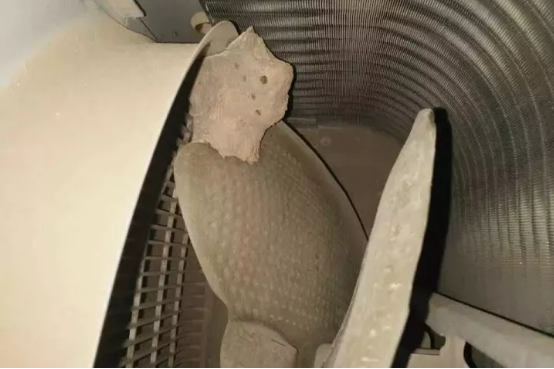

製冷模式排查室內機風機，制熱模式排查室外機風機。確認電機是否運轉？確認為電機異常無法正常運轉，則檢查電機線或更換電機。下圖為電機葉輪被水泥塊卡住造成設備低壓保護。

3、冷媒灌注量準確性排查處理

3.1、 製冷模式冷媒偏少

按100%配比開內機製冷模式運行，接監控軟體檢測室內機電子膨脹閥開度。若室內機電子膨脹閥開度普遍在300PLS以上（2000PLS的閥開度在1200PLS以上），則需調整冷媒灌注量。

3.2 、制熱模式冷媒偏少

按100%配比開內機制熱模式運行，接監控軟體，檢測室外機電子膨脹閥開度。若室外機電子膨脹閥開度一直維持在300PLS以上（2000PLS的閥開度在1200PLS以上），則需調整冷媒灌注量。

3.3 冷媒量調整

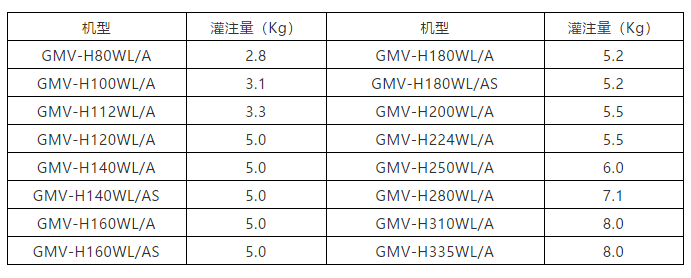

將機組冷媒全部排放，再抽真空，保壓正常後按下表數值重新灌注冷媒。

4、室外機閥門狀態排查處理

檢查室外機截止閥，確保大、小閥門完全打開。

按1-3排查處理後機組依然出現E3故障，需檢查機組連接管閥門是否已全部打開，是否有漏、折扁、焊堵或在過濾器、膨脹閥處有髒堵。對閥門未開、折扁、堵塞處進行維修或更換處理。

作者曾經遇到過，一套多聯機，12臺內機有六臺不製冷，開其中的任何一臺內機，運行時間長了之後主機都會報「E3」低壓保護，當把保溫層剝開之後，有了驚人的發現，6臺內機的分歧主管焊錯了，一個分歧管兩個出管口上連接三臺內機的進管和出管，另外一路分歧管和前一個錯誤一樣，這樣的結果製冷劑會循環嗎？答案是「不能」，管路是堵著的，當時有點難以理解，為什麼會出這樣的問題呢？粗心大意，不細心。把管路恢復以後，系統也進行恢復，故障得以解決。

5、室內機和室外機換氣差引起的低壓保護排查方法：

內機換氣差引起低壓保護，制熱模式排查室外機，製冷模式排查各個室內機進風口、出風口（如風管機過濾網、風道、出風口掃風版），若存在障礙物阻擋迴風或過濾網髒堵導致迴風不良則清洗過濾網或清除障礙物。

在夏季運行的時候如果室內機換氣不行，會引起製冷劑蒸發不好，然後低壓管結霜，嚴重的低壓保護。

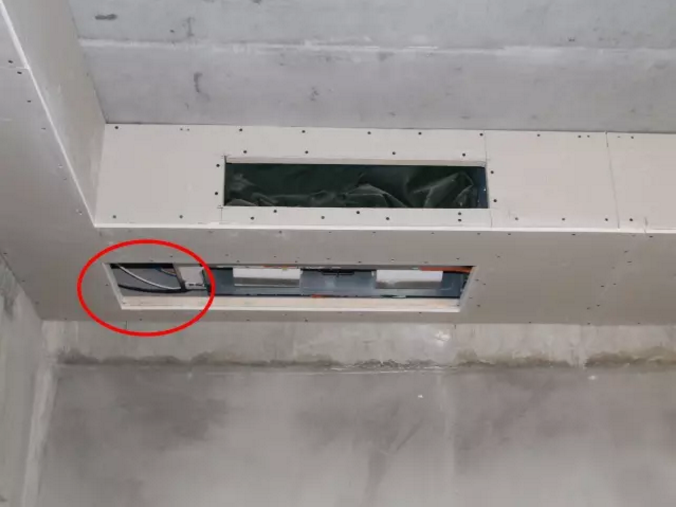

內機換熱不好有兩個方面：第一室內機出風口使用了柔性風道，普通靜壓的室內機是不能連接風道的。第二室內機迴風面積不夠，安裝要求迴風面積是出風面積的三倍（參照下圖），才能保證室內機正常的換氣量，如果回氣量不足，室內蒸發器產生的冷量不能和室內空氣進行充分的交換，也會造成室內機換氣不好然後引起低壓保護，解決方法：就是把柔性風到改為鐵皮風道，迴風面積不足的增大迴風面積。此部分安裝問題解決方法可以參考中央空調家用多聯機內機安裝時這幾點你不注意使用時就會出問題。

制熱的時候室外機換熱不好；

在冬季調試的時候，室外機機房環境溫度會很低，因為換熱差，室外機風扇吹出的冷空氣不能和室外的新鮮空氣進行交換，會造成外機機房溫度越來越低，室外機從空氣裡面能吸收的熱量越來越少，直到外機低壓保護為止，解決方法：把外機移機到換熱和通風良好的地方，如果有遮擋，比如格柵遮擋，請拆除格柵可以保證室外機正常換氣。

第二部分控制部分引起的低壓保護；

1、低壓壓力開關引起的低壓保護維修方法：

室外機上的低壓壓力開關是正常低壓保護的一個部件，如果低壓壓力開關開路，設備系統壓力應該是低於0.15Mp(1.5kgf/cm²)，如果用壓力表測量的低壓壓力沒有低於0.15Mp(1.5kgf/cm²)，而是在8kgf/cm²左右，就可能是低壓壓力開關失效，用萬用表測量低壓壓力開關已經開路。低壓壓力開關失效，要更換而不是短接，短接會造成更嚴重的後果，比如燒毀壓縮機。

2、低壓壓力傳感器引起的低壓保護維修方法：

壓力傳感器是主板派出來的「哨兵」，用於檢查系統低壓壓力，同高壓壓力傳感器的作用相同，這兩個部件是通過壓力信號轉變為電信號，然後把壓力數據告訴主板，首先檢查低壓傳感器連接線是否有鬆脫，用萬用表檢測線路是否有虛接或斷開。

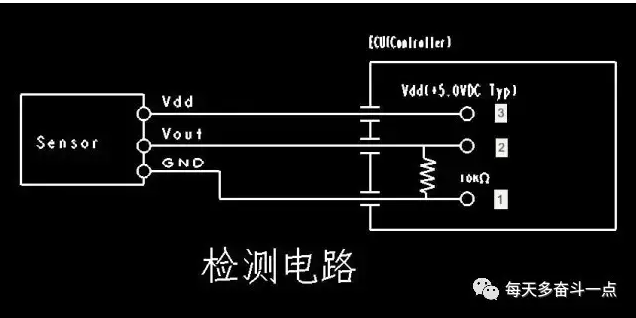

壓力傳感器檢測電路中，一般黑色線為地線，接VH-3P的1孔；白色或綠色線為電壓輸出，接VH-3P的2孔；橙色線或紅色線為電壓輸入，接VH-3P的3孔；輸入電壓為DC5±0.1V（廠家：森薩塔）或DC5±0.25V（廠家：鷺宮）,輸出電壓為DC0.5~4.5V； 如下檢測電路圖：

2.1、低壓傳感器準確性排查處理

1）在低壓檢測閥上接壓力表測試，同時用監控軟體檢測記錄低壓傳感器測試值（監控上顯示的是絕對壓力值），若壓力表測試值與監控軟體測試值有明顯偏差，則需檢查更換壓力傳感器。比如：壓力表測量的壓力是8kgf/cm²，而低壓壓力傳感器測量的低壓壓力飽和溫度對應的是2kgf/cm²，就有可能是低壓壓力傳感器失效。

註：表壓=絕對壓力-0.1MPa

2）若更換低壓傳感器後，監控軟體上顯示的測試值與壓力表實測值依然存在較大偏差，則需更換外機主板。

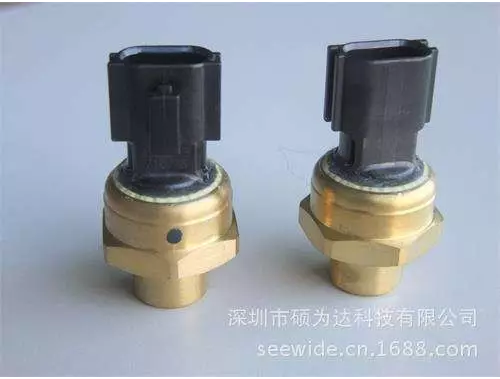

低壓壓力傳感器上面標註的是「藍色」

設備上的壓力傳感器為了防水，用「藍色」的熱縮管包裹著，打開可看到低壓壓力傳感器。如上圖：

注意：低壓壓力傳感器上面是標註藍點，而更換方法請參照之前一篇文章五代多聯機顯示F1故障怎麼修？

3、電子膨脹閥故障引起低壓保護；

3.1、制熱模式出現故障排查

如果制熱模式出現故障，檢查室外機電子膨脹閥：

外機斷電後重新上電，用手摸閥體，並用耳朵聽閥體的歸零動作，確定閥體是否有明顯的「噠噠」關死的歸零動作並且手能否感覺到明顯的閥體歸零的震動，如果閥體有明顯的歸零動作則說明閥體可動作，反之則需要繼續排查：

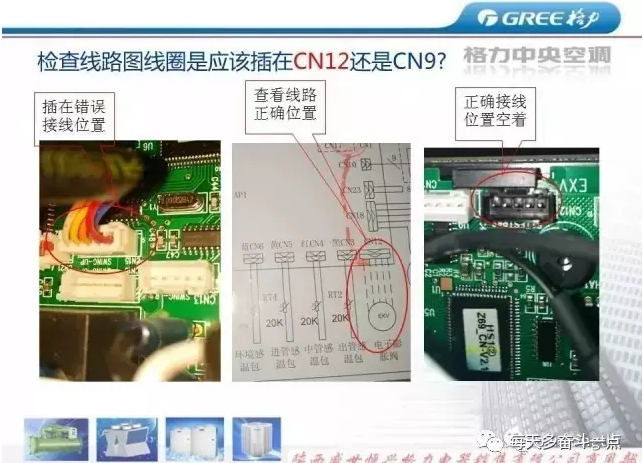

1）確認電子膨脹閥線圈連接線是否插到主板相應接口，是否存在主電子膨脹閥線圈連接線與過冷器電子膨脹閥連接線埠插反。如有異常根據線路圖重新插接。

2）查看電子膨脹閥線圈連接線是否斷開或者接觸不良。

3）查看電子膨脹閥線圈和閥體是否卡好。

4）開機後用手摸電子膨脹閥出口是否有冷媒流過。如經過步驟1~4排查處理後依然出現開機過程無冷媒流過電子膨脹閥，則可判定為電子膨脹閥線圈或閥體失效，需進行更換。

3.2、製冷模式出現故障排查

如果製冷模式出現故障，檢查室內機電子膨脹閥：

1）全開所有內機製冷高風檔運行，機組運行15分鐘後觀察每臺內機的進、出管溫度，若某臺內機進、出管溫度與環境溫度相當，則可以判斷該臺內機電子膨脹閥未正常打開。

2）查看電子膨脹閥線圈是否安裝到位，如安裝不到位則重新調整安裝。（請參考格力四代多聯機內機顯示E4外機顯示n4怎麼維修？）

3）查看存在異常內機，確認電子膨脹閥線圈是否插到相應內機的主板上，查看電子膨脹閥線圈連接線是否有斷開或者接觸不良。發現異常則更換電子膨脹閥線圈。

4)對於存在電子膨脹閥未能正常打開，且經排查不屬於電子膨脹閥線圈問題的，則更換電子膨脹閥閥體。

4、主板出現問題怎麼辦？

如果前三項檢查低壓壓力開關和低壓壓力傳感器是正常的，這個時候就要考慮低壓保護迴路上的某一個原件出問題，引起主板不良，維修方法就是更換室外機主板，即可解決問題。這個問題出現的概率很低很低，可能不到1%，可以忽略不計。

開機試運行

如果維修過程對機組冷媒重新灌注，需要連接調試軟體進行監控後開機試運行，夏天分別運行製冷全開（內外機容量比例1:1）和製冷單開，冬天分別運行制熱全開（內外機容量比例1:1）和制熱單開，每個組合要求運行30min以上，重點觀察吸氣、排氣、管溫、閥開度等參數，確保機組運行參數正常。

1、壓縮機運行狀態確認

如果按照以上情況確認後仍未解決，可進行如下步驟的確認及處理：

1）確認E3故障是否出現在內機到溫度點停機的後的一段時間內；

2）查看監控數據，確認內機到溫度點停機後電子膨脹閥關閉後壓縮機是否仍在運行，低壓下降迅速；

3）確認外機主控板的CPU小板的程序版本號是否為V51（不包含V51版本）以前，生產時間在2015-1以前。

CPU小板的程序版本號位置如下：

如果故障機組同時滿足以上3個條件，可嘗試通過更換CPU小板進行解決，更換的CPU小板要求版本為V51以上，其物料編碼為30226000046。

維修完成

完成以上操作，機組正常運行後維修完成。

五代多聯機報「F3」的維修方法「E3」低壓保護處理方法一樣。

總結一下：低壓保護分兩個方向；

第一是製冷系統部分，

第二是控制部分。

製冷系統又分為五個部分

1、系統管路洩漏，管路壓扁變形，設備內漏。

2、室內、外機風機運轉情況排查處理

3、冷媒灌注量準確性排查處理

4、室外機閥門狀態排查處理

5、室內機和室外機換氣差引起的低壓保護

控制部分原因如下：

1、低壓壓力開關引起的低壓保護維修方法；

2、低壓壓力傳感器引起的低壓保護維修方法

3、電子膨脹閥故障引起低壓保護；

4、主板問題引起的低壓保護。

今天講的低壓維修可能還有不夠全面的地方，如果你還有什麼好的建議或者是好的案例，可以在文章的留言區進行留言，留言區是給大家留作討論的，也是可以給作者建議的地方。

最後請你幫我一個忙，把你的維修案例分享出來，讓更多的人知道你的維修故事，你知道的很多內容也是我不知道的，我會把好的案例整理出來，大家相互學習。
