朋友你好，前期的文章，有多次提到內機安裝位置不合適，比如《【安裝乾貨】家用多聯機制熱差就是這樣給「造」成的！》，造成室內機後期制熱效果差，出現故障不好維修，那麼室內機周圍的空間有要求嗎？怎麼安裝能避免這麼問題出現呢？文章內容進行了詳細的整理。

室內機安裝空間要求

1）室內機設計注意事項

在考慮室內機機組定位時，要特別注意以下幾點問題：

① 滿足實際工程的空調最優氣流組織，溫度分布最均勻化；

② 嚴禁不同的空調區域出現送迴風串風的現象；

③ 選用風管送風式室內機時，應儘可能採用機組後迴風方式，這樣可進一步有效降低機組迴風噪音（比下迴風噪音低5-7分貝）；

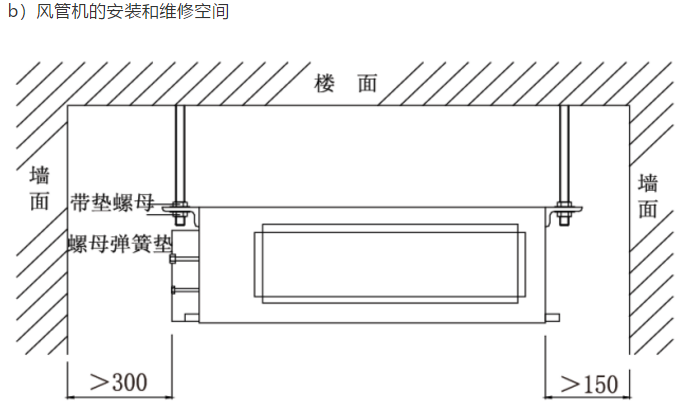

④ 定位時，應考慮機組的迴風是否受影響。特別風管送風式室內機必須保證機組的迴風框距離後牆（後迴風方式）或其他障礙物300mm 以上；

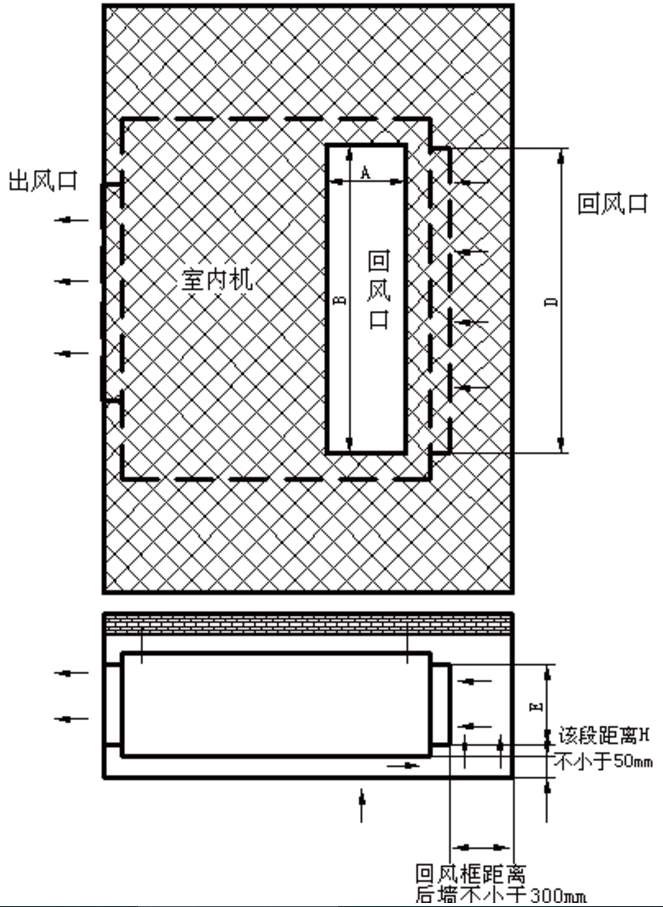

⑤ 如果機組採用後迴風方式，而吊頂（天花）採用在機組正下方迴風時，應保證機組底面與吊頂之間的距離在50mm 以上，同時保證機組底面與吊頂之間的有效流通面積不小於機組本身的迴風框面積，例如：

機組迴風面積：

S1=D×E

吊頂迴風口周長：

L=2×(A+B)

吊頂有效迴風面積為：

S2=L×H

S2 應不小於S1，吊頂

與機組的距離H 不小於50mm。

⑥ 室內機的進出風口不得有障礙物阻擋空氣流動。應將室內機安裝在高於地面2.3m 的位置；

⑦ 額定製冷大於5.6kW 的內機應加裝送風管，風管和風口的設置應能起到降噪的作用；

⑧ 在機組定位時還要考慮預留足夠的檢修空間。

2）各種機型室內機安裝空間要求

a. 風管機系列

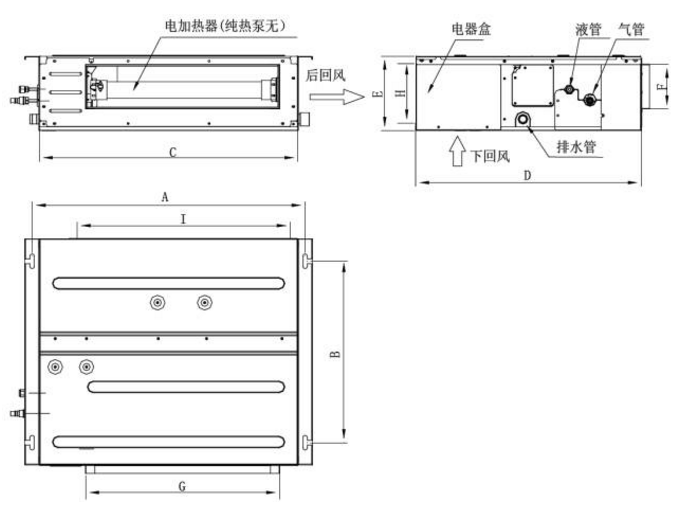

a）外形尺寸

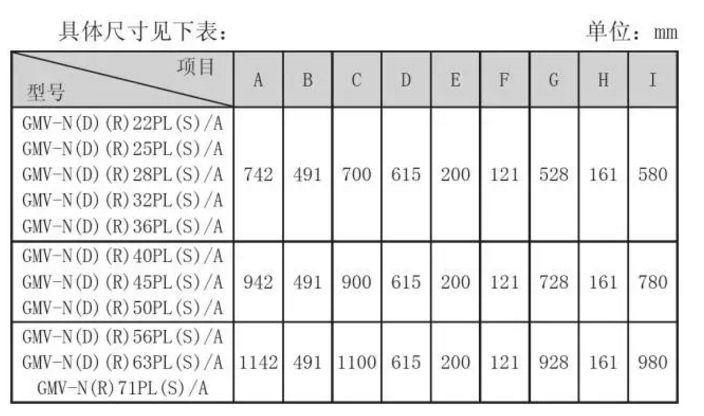

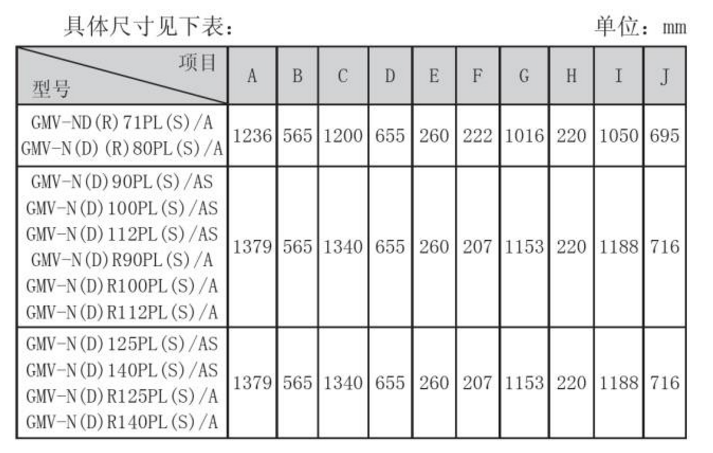

下圖適用於製冷能力範圍2.2-6.3kW 的機型：

c）送風管的安裝

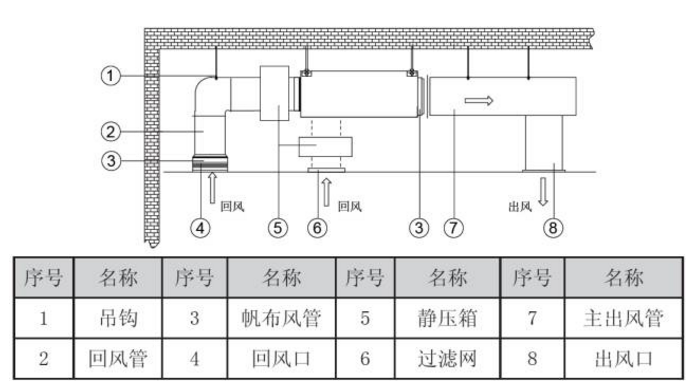

◆ 矩形風管安裝

上圖只表示出後迴風口的安裝，根據實際安裝需要也可使用下迴風口，安裝方法與後迴風口的安裝類似。送風管為矩形風管，與室內機風口進行連接，所有送風口中，至少有一個保持敞開態。

送風口與迴風口連接處、迴風口和送風口連接處用帆布（選用有保溫效果的帆布）連接，當有靜壓和低噪音要求時，在送風口和送風管之間接一靜壓箱，靜壓箱風口的尺寸與送風口一致。靜壓箱與送風口用帆布連接。

迴風方式採用後迴風方式，吊裝風管內機留出裝迴風管的空間，迴風口尺寸儘量大，風速儘量小。

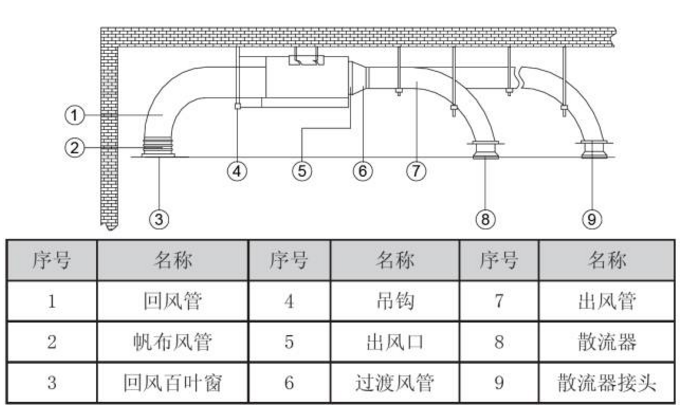

◆ 圓形風管安裝

注意：① 風管最大長度是指最遠送風口的送風管總長加上相對應到最遠迴風口的迴風管總長。

② 對帶輔助電加熱的機組，若要接圓形風管，過渡風管的直線長度不得少於200mm。

③ 圓形風管在安裝和維護中弊端較多，不推薦圓形風管的連接方式。

● 圓形風管的安裝步驟

a. 將圓形出風口預裝在過渡風管上，用自攻螺釘固定即可；

b. 將過渡風管套在機組的出風口上，用鉚釘連接即可；

c. 出風管套在圓形出風口上，用帶子紮緊即和機組完成連接。其餘略。

d. 迴風管的安裝

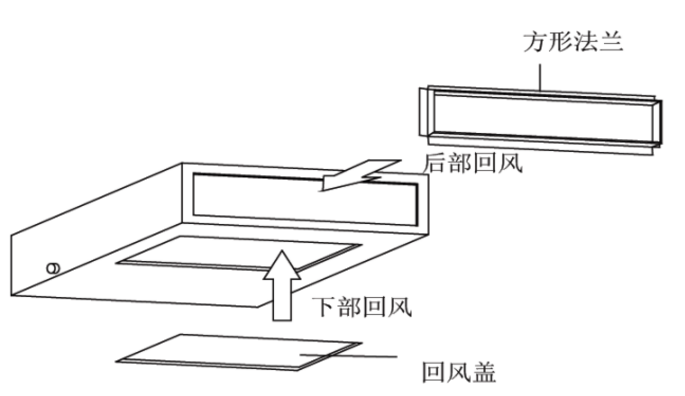

※ 機組出廠時採用後迴風方式，迴風蓋板裝在下部，如下圖。

※ 如需要採用下迴風時，將方形法蘭和迴風蓋板互換位置。

※ 用鉚釘將迴風管連接在室內機迴風口上，另一端與迴風口連接。為便於自由調節高度，可製作一段帆布風管，用8 ＃鐵絲加強，成摺疊狀。

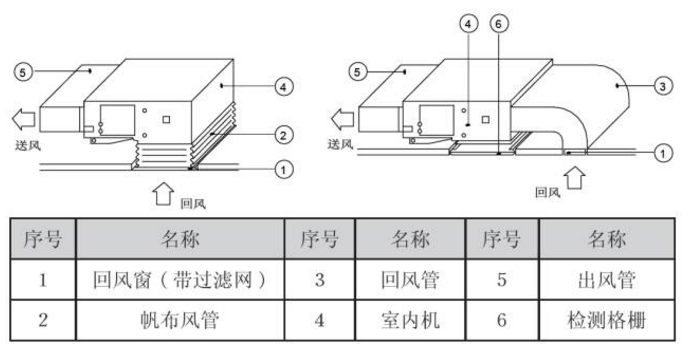

可根據安裝和維修空間選擇是下迴風還是後迴風方式，如下圖迴風管的安裝。

注意：

① 由於下迴風方式比後迴風噪音大，一般不推薦使用下迴風方式。

② 下迴風一般用在安裝空間小的地方。

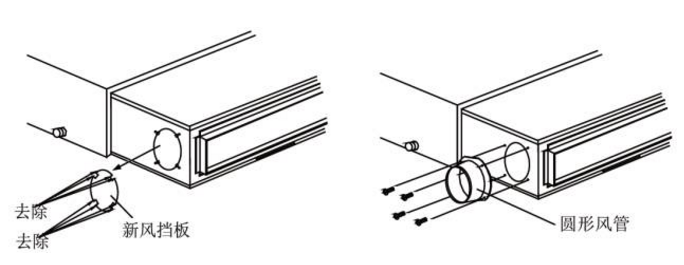

新風管的安裝

※ 當需要接新風管時，切除新風擋板如下圖（左）。如果不用新風管時，用海綿將新風擋板縫隙堵住。

※ 安裝圓形法蘭以便接上新風管如下圖（右）。

※ 風管及圓形法蘭管均需很好密封及保溫。

※ 新風須是經過過濾處理後的空氣。

注意：

① 由於下迴風方式比後迴風噪音大，一般不推薦使用下迴風方式。

② 下迴風一般用在安裝空間小的地方。

a）新風管的安裝

※ 當需要接新風管時，切除新風擋板如下圖（左）。如果不用新風管時，用海綿將新風擋板縫隙堵住。

※ 安裝圓形法蘭以便接上新風管如下圖（右）。

※ 風管及圓形法蘭管均需很好密封及保溫。

※ 新風須是經過過濾處理後的空氣。

注意：

① 送、迴風管上都應有保溫層，以防漏熱和凝露。

② 各送、迴風管應有鐵支架固定在樓層預製板上，風管接口用膠封嚴，防止漏風。

③ 風管的設計和施工應符合國家有關的工程規範要求。

④ 迴風管管邊緣與牆壁的距離建議在150mm 以上，迴風口需要加過濾器。

⑤ 風管的設計和施工應考慮消音、減震。

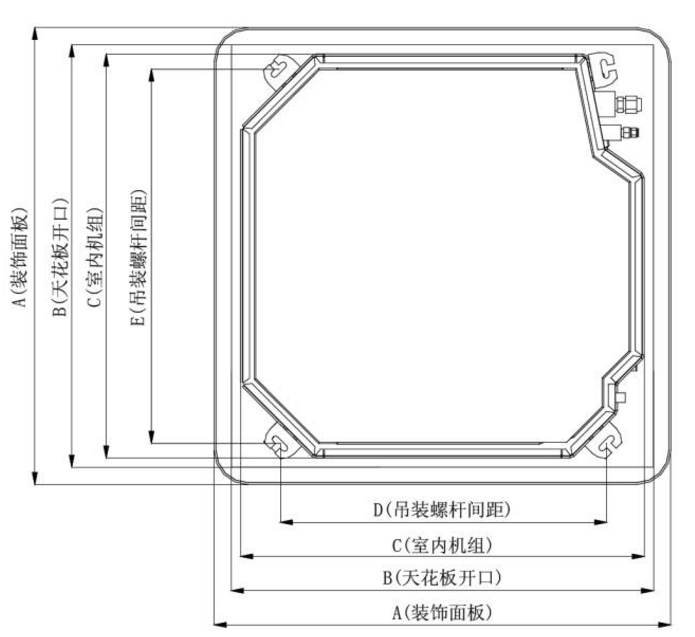

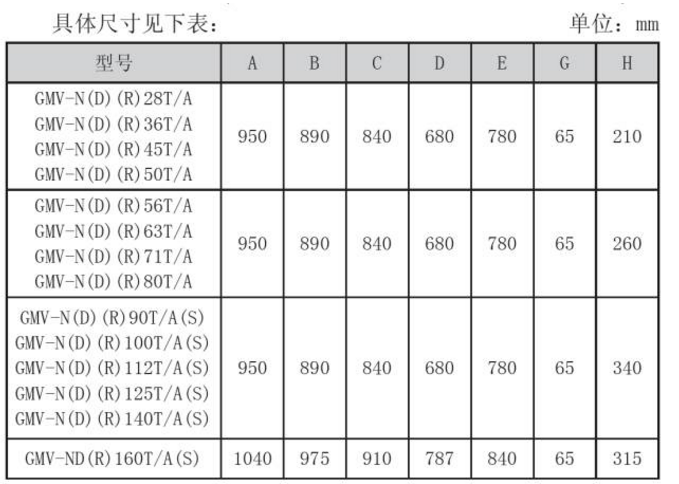

b）. 四面出風天井式室內機

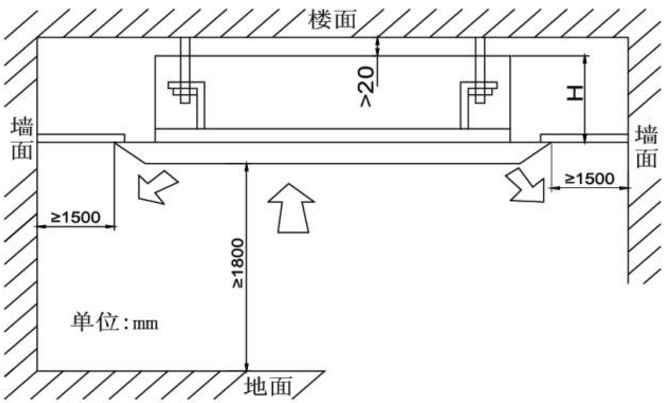

外形尺寸及安裝維修空間要求

注意：

① 送、迴風管上都應有保溫層，以防漏熱和凝露。

② 各送、迴風管應有鐵支架固定在樓層預製板上，風管接口用膠封嚴，防止漏風。

③ 風管的設計和施工應符合國家有關的工程規範要求。

④ 迴風管管邊緣與牆壁的距離建議在150mm 以上，迴風口需要加過濾器。

⑤ 風管的設計和施工應考慮消音、減震。

d）. 四面出風天井式室內機

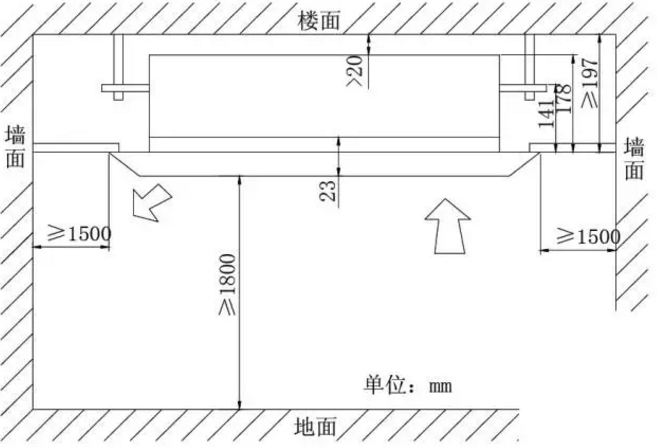

外形尺寸及安裝維修空間要求

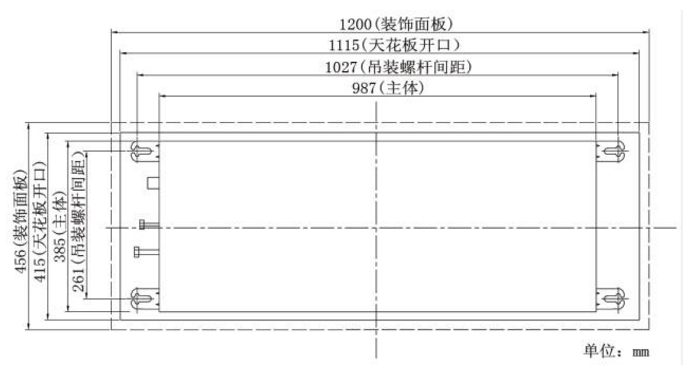

c. 單面出風天井式室內機

外形尺寸及安裝維修空間要求

◆ 備用空間

◆ 螺栓間距

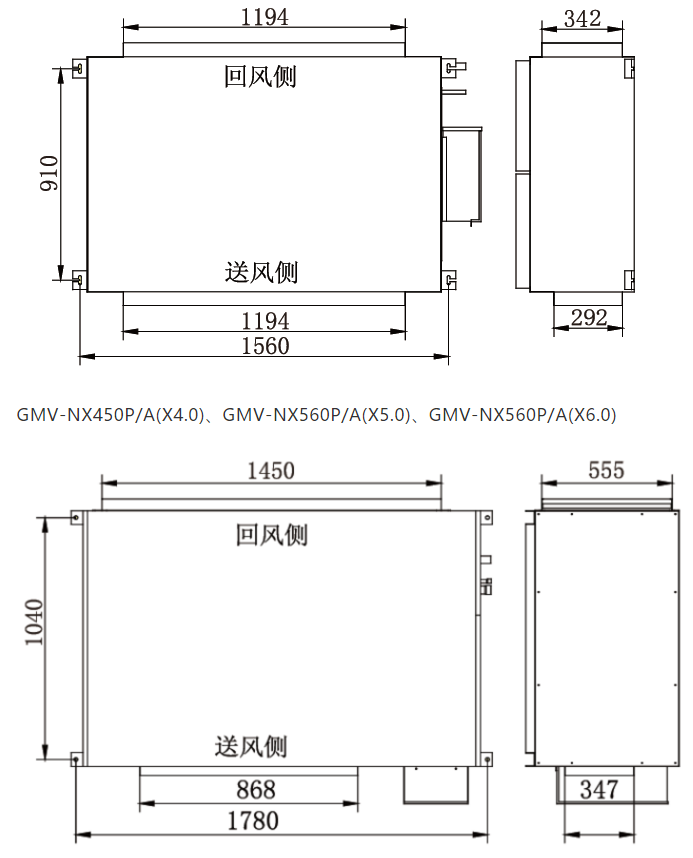

d. 全新風室內機

◆ 備用空間

GMV-NX224P/A(X2.0)、GMV-NX280P/A(X2.5)、GMV-NX280P/A(X3.0)

檢修口和迴風口位置選擇

在機組定位時除了要考慮預留充分的檢修空間外，檢修口位置的定位也是非常重要的。如果檢修口定位不當，同樣會給以後的維護和維修帶來困難。

檢修口大小要能夠保證有一個正常成年人的雙肩寬，尺寸應不小於450mm×450mm。對於風管送風式室內機其定位一般在機組電器盒側且距電器盒的間距在50mm ～ 100mm 範圍以內，同時該位置要兼顧管路部分的維修。對於天井式室內機主要考慮管路的檢修位置，因此將檢修口定位在其一邊距離連接管200mm ～ 250mm 處即可。

示意圖如下：

對於風管送風式室內機還必須考慮迴風口的位置，迴風口主要用於機組的迴風，但其另外一方面還必須承擔室內風機電機和過濾網的檢修任務。因此，除了滿足以上所提的迴風設計要求外，還必須能夠更換電機和過濾網：

① 機組的迴風口應避免設置在門口、洗手間或者廚房等附近，否則可能造成凝露和產成異味等問題；

② 迴風口的長度方向不能小於機組迴風口長度的2/3；

③ 對於迴風口位置在機組正後方的，要求其位置與機組距離不能大於300mm, 迴風口的寬度方向不能小於200mm；

④ 對於將迴風口兼顧電器盒檢修口用的設計，同樣要按以上原則在電器盒側預留檢修位置，同時必須考慮到此時迴風口位置是否能夠保證拆換風機電機和過濾網。因此，此時應將迴風口滿足風量設計的基礎上根據實際情況加大到原流通面積的1.5 ～ 2 倍。

示意圖如下：
