格力D系列模塊機控制器功能介紹（客戶版）

格力D系列模塊機控制器功能介紹（客戶版）

1 顯示板概述

1 ～ 16 個模塊聯網控制時都只配置一個顯示板，用於顯示控制菜單、接收並顯示主板控制器發來的各種參數、進行可調參數的設置，並把設置好的各種參數傳送給主板控制器。

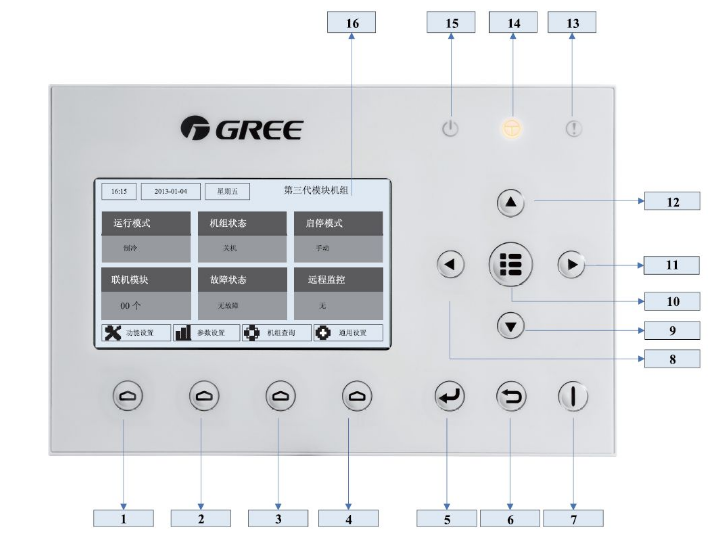

2.顯示板控制面板

(1) 功能鍵1，在不同的頁面下，按下該按鍵功能將不同。（對應的界面框內有文字，此功能鍵有效）

(2) 功能鍵2，在不同的頁面下，按下該按鍵功能將不同。（對應的界面框內有文字，此功能鍵有效）

(3) 功能鍵3，在不同的頁面下，按下該按鍵功能將不同。（對應的界面框內有文字，此功能鍵有效）

(4) 功能鍵4，在不同的頁面下，按下該按鍵功能將不同。（對應的界面框內有文字，此功能鍵有效）

(5) 確定鍵，在菜單選擇中，按此鍵確認選擇項，進入下級菜單；在保存參數設置值，按下該鍵將保存設置值。

(6) 退出鍵，按下此鍵，返回上級菜單。

(7) 開/ 關鍵，控制機組開關機切換。關機狀態下按一下（5 秒）開機，開機狀態下按一下（5 秒）關機。

(8) 左鍵，在菜單選擇時，按此鍵光標向左移動一項。

(9) 下調鍵，在修改數據時，按此鍵則減小數值。

(10) 菜單鍵，在主控菜單界面時，按此鍵切換為顯示板顯示的第一頁，其他界面時，則切換為主頁菜單。

(11) 右鍵，在菜單選擇時，按此鍵光標向右移動一項。

(12) 上調鍵，在修改數據時，按此則鍵增加數值。

(13) 故障指示燈（紅色），機組故障時該指示燈閃爍；否則滅。

(14) 電源指示燈（黃色），顯示板電源接通時該指示燈亮；否則滅。

(15) 運行指示燈（綠色），顯示板開機時該指示燈亮；否則滅。

(16) 液晶顯示器，信息顯示區域。

3 顯示板操作說明

3.1 機組的開/ 關機

機組的開關機，可以通過手動模式，也可通過定時模式。手動模式優先於定時模式。

◆ 手動模式

(1) 手動開機：在機組關機狀態下，按開/ 關鍵5 秒使機組啟動，此時機組運行指示燈亮，壓縮機延時啟動後，手動開機過程結束。

(2) 手動關機：在機組開機狀態下，按開/ 關鍵5 秒使機組關閉，此時運行指示燈熄滅。

在手動化霜模式下，按開關機鍵，手操器跳出下面的提示符：手動除霜模式下不允許開關機。

按確定鍵確定。

◆ 定時模式

機組上電或復位後，可按手動模式進行開關機。手動模式和定時模式的轉換詳見啟停模式設定。在定時模式下手動和定時模式都有效，當時間到達所設定的定時時間時，機組自動開啟或關閉。

3.2 菜單操作說明

3.2.1 第一頁

當控制器上電後，微電腦將做3 秒鐘的自動檢測，顯示板液晶顯示器將顯示如下：

3.2.2 主頁菜單

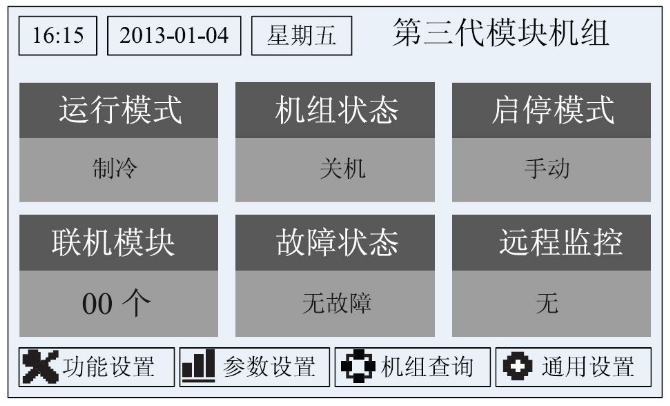

在屏幕顯示第一頁時（如上圖），按菜單鍵進入主頁菜單 ，屏幕顯示如下圖所示：

在進入菜單項後，如果10 分鐘內未對顯示板進行任何操作，自動回到上面的默認主頁菜單（即主頁）。

如果外界環境溫度過低，則顯示板提示：環境溫度低 機組停機。

在任何頁面按下顯示板上退出鍵，次數足夠多均返回上圖默認主頁菜單。
