你知道設備功率卻不知道用多大的電源線怎麼辦？

你知道設備功率卻不知道用多大的電源線怎麼辦？

在實際工作中，只要是用電設備都要計算耗電量和配線，知道了設備的電功率配多大的電纜線合適呢？電源線配大了是一種浪費，電源線配小了纜線發熱嚴重的起火成為安全事故。今天就如何配電線給大家普及一點電工知識，文章也不是很全面，如有錯誤請指正。

配電的電工口訣昨天發了一個份，如果沒有掌握請關注公眾號，打開歷史信息，查看昨天的文章。

看懂了昨天的文章今天的圖表就能幫助你。今天的圖表主要是電源線能承載的電流，而電流是通過設備銘牌的電功率和額定功率計算的。

比如一臺水泵的電功率是1KW, 在380V 三相時(力率 0.8 左右),電動機每千瓦的電流約為2 安.即將「千瓦數加一倍」( 乘2)就是電流(A)。這電流也稱電動機的額定電流.

【例1 】5.5千瓦電動機按「電力加倍」算得電流為11 安。

【例2 】40 千瓦水泵電動機按「電力加倍」算得電流為80安。

在220伏單相設備的兩條線,一條接相線而另一條接零線的(如照明設備)為單相220 伏用電設備。這種設備的力率大多為1,因此,口訣便直接說明「單相(每) 千瓦4.5 安」。計算時, 只要「將千瓦數乘4.5」就是電流（A）。同上面一樣,它適用於所有以千伏安為單位的單相220伏用電設備,以及以千瓦為單位的電熱及照明設備,而且也適用於220 伏的直流。

【例1】500W的空調(220 伏電源側)按「單相( 每) 千瓦4.5 安」算得電流為2.3 安。

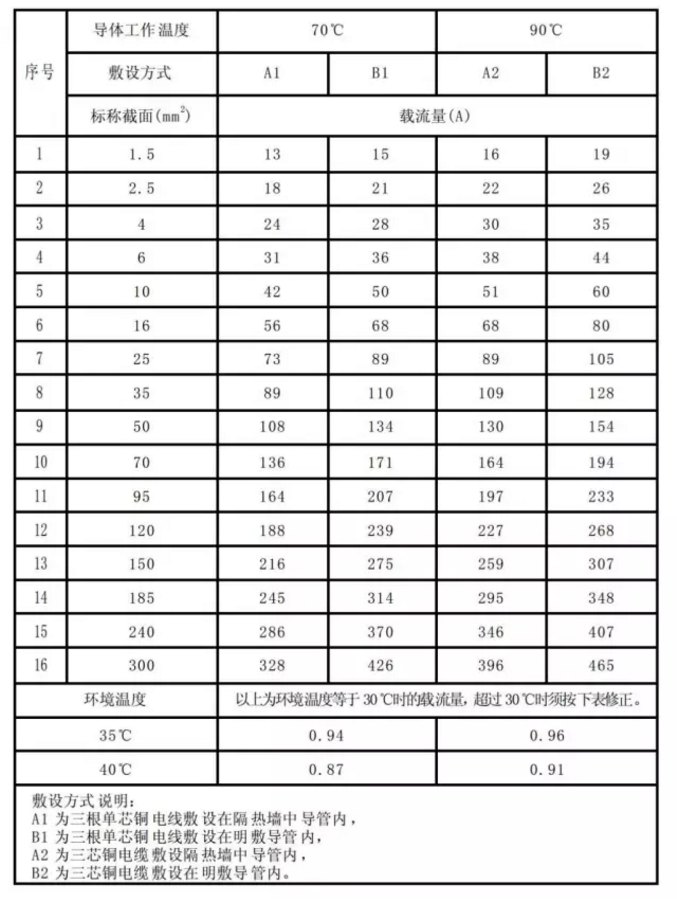

下圖是一張常用電源線的規格和尺寸以及不同溫度條件下對電流的承載能力；
