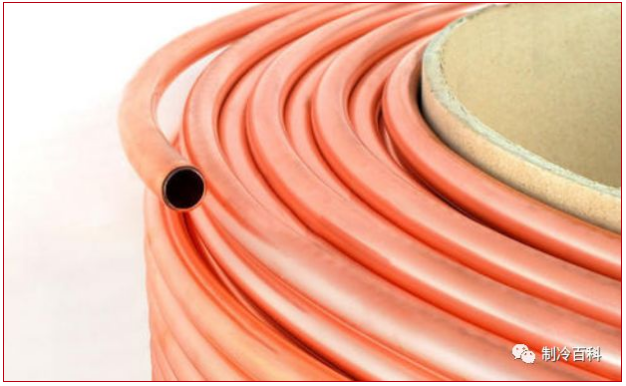

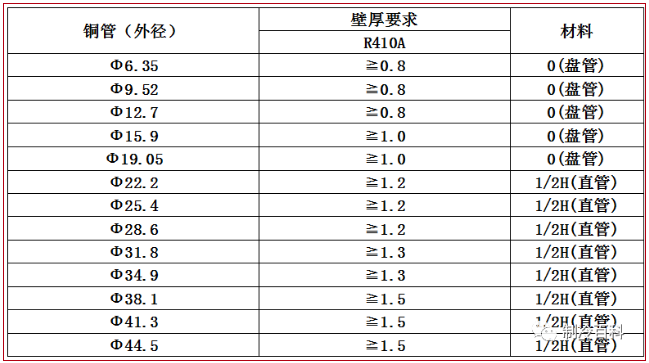

材質為脫磷無縫紫銅管TP2M （TP2Y），滿足國標GB/T17791-2007《空調與製冷用無縫銅管》的要求，常用型號規格如下：

TP2M （TP2Y）中：

T代表銅；

P代表磷；

2代表2號銅；

M代表軟態

Y代表硬態。

TP2為磷脫氧銅是熔解高純度的原材料，把熔化銅中產生的氧氣用親氧性的磷(P)脫氧，使其氧含量降低到100PPm以下，從而提高其延展性、耐蝕性、熱傳導性、焊接性、抽拉加工性，在高溫中也不發生氫脆現象。磷脫氧銅可使用於製冷空調、熱交換器、散熱器、缸墊等多種用途。TP2中含磷0.015。

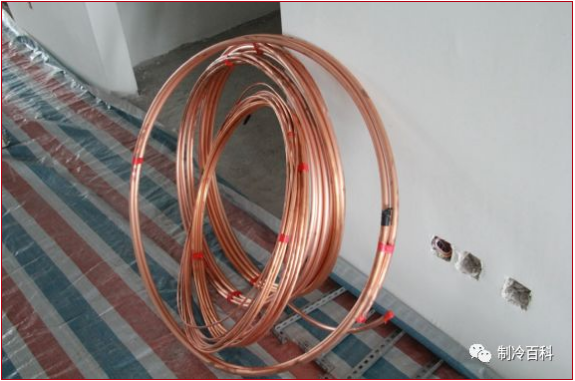

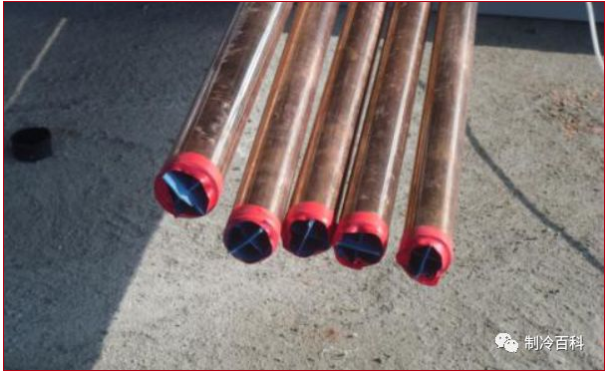

　　家裝多聯：銅管數量較少，施工周期短，並且幾乎不存在被盜風險，故在房間內尋找一處人員走動少的地方鋪設 防雨布，將銅管密封放置於上面便可。

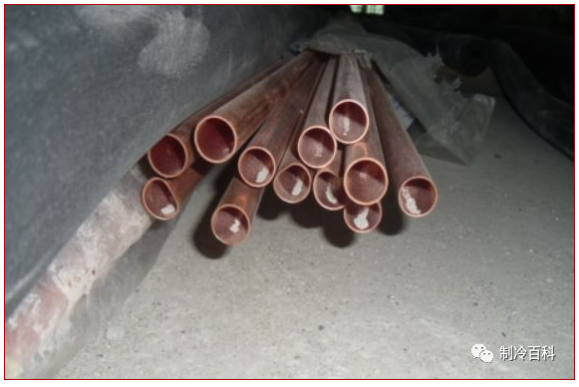

　　商用多聯：整個工期施工較長，銅管需要考慮防火、防潮、放盜等。建議設立一倉庫集中保管並設立專門人員進行看守，各樓宇根據自己所需要數量提前去倉庫進行支取，樓宇較少可在樓宇內設置倉庫。

配管操作

必要性：銅管在配管之前要保證內部清潔、乾燥。防止系統產生冰堵、髒賭導致製冷效果不好甚至燒毀壓縮機的發生。

工具準備：白毛巾、牽引鐵絲、工業酒精（三氯乙烯）、高壓氮氣、電工膠布（堵頭）

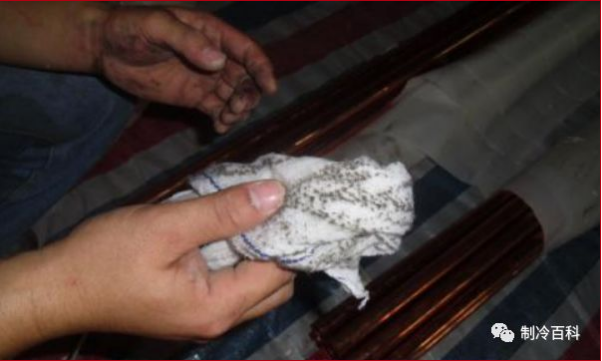

操作方法：對於盤管，管徑較小，管路彎曲，無法通過化學溶液擦洗的方法對管路內部進行清潔，故只能用高壓氮氣對其進行高壓吹掃的方式。而對於直管，管路較粗，可以用鐵絲牽引被工業酒精浸溼的白布進行銅管內部的清潔。

割管

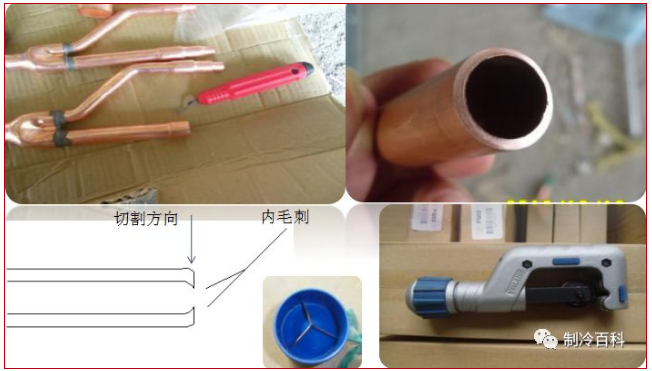

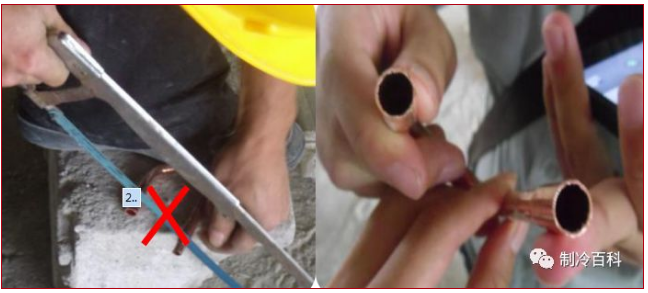

銅管切割：銅管配管中難免有過長或者拼接情況，銅管過長需割斷，為了保證斷面平整方便拼接焊接或者擴口等操作，必須使用割管刀，避免使用除割管刀以外的任何工具進行對銅管的切割工作，否則的話使用其他工具導致的不平整斷面會影響以後的焊接、擴口等操作質量，直接影響到系統氣密性。

工具：割管刀、去毛刺器

操作方法：針對所需要割斷的銅管選擇大小合適的割管刀，卡緊銅管，但不要過緊導致銅管變形以及切割困難。割管刀每旋轉一周，手柄也要跟進旋轉卡緊銅管，直至自然割斷，不可用手直接掰斷。割斷之後需進行去內部毛刺。

脹管

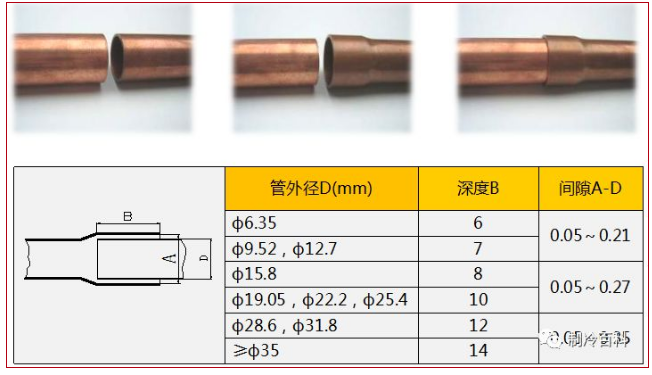

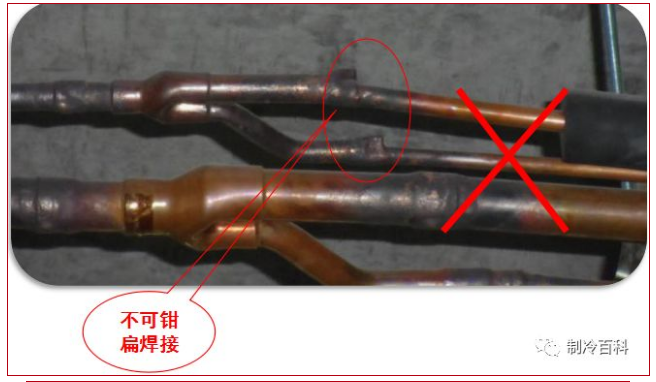

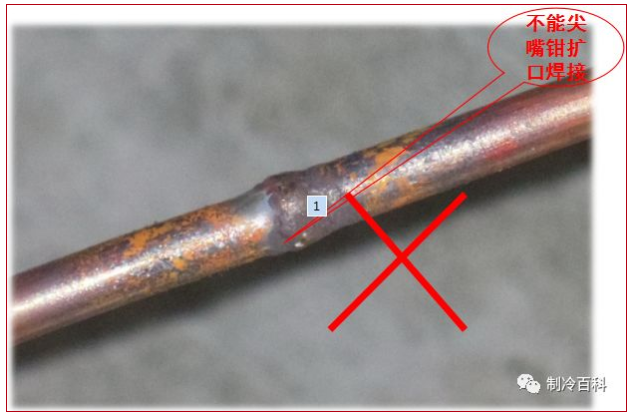

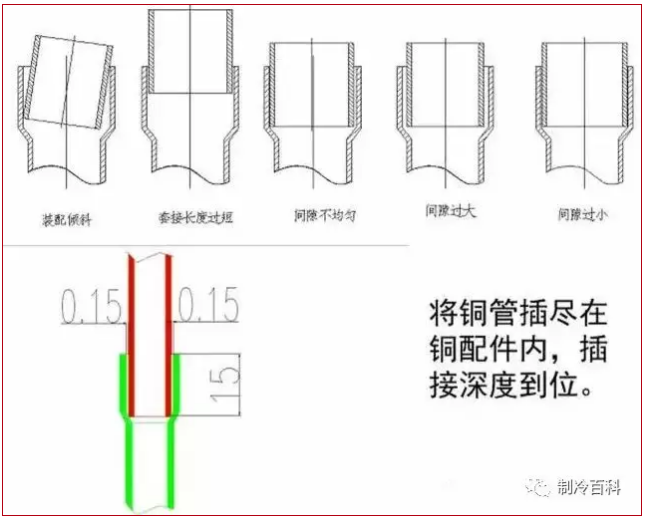

脹管：同管徑銅管拼接時，為了保證焊接質量需要對一端銅管進行擴杯型口或者採用直通連接，而擴杯型口需要使用脹管器。不可擴喇叭口連接，更不可用尖嘴鉗擴口直接進行焊接，否則會導致焊接質量下降，極有可能洩漏冷媒。

工具：去毛刺器、脹管器

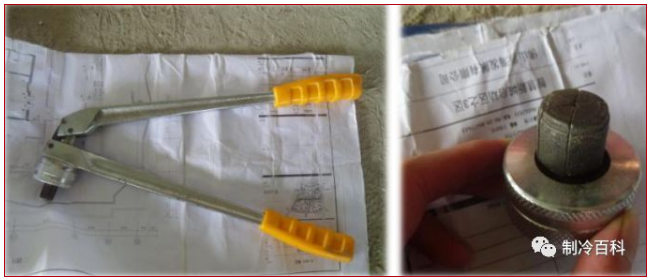

操作方法：根據所脹管的管徑選擇大小相應的擴頭，並安裝好。為防止在擴口時管路邊緣破裂，應先用擴頭尖部進行脹管，然後再將整個擴頭插入銅管，均勻用力直至杯型口成型。

擴管

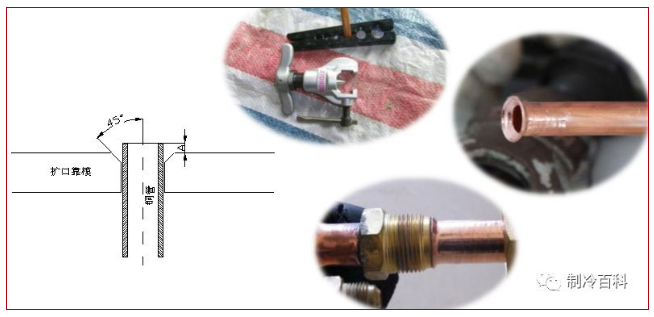

擴管：為了保證內外機喇叭口連接處冷媒不洩露，對銅管的擴口必須採用擴口器，嚴禁使用其他工具代替。

工具：擴口器

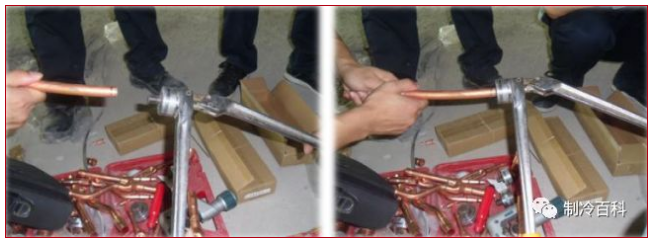

操作方法：根據管徑選擇大小相應的靠模，預留出大小合適的長度後，壓緊靠模，將擴口器錐形擴頭旋轉至最上端，然後將擴口器固定在靠模上，慢慢旋緊，直至喇叭口成型

彎管

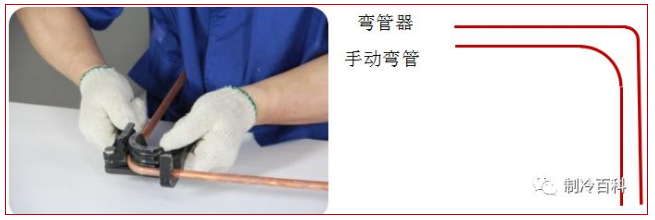

彎管：小於12.7的管徑由於管路較軟，不容易形成死彎，可採用手彎。而小於19.05的管徑管路壁厚，容易形成死彎，彎管時嚴禁使用手彎，必須採用彎管器進行彎管

工具：彎管器

操作方法：選擇大小合適的彎管器，將彎管器兩個手柄調至刻度為0處，將銅管放入彎管器卡槽，一隻手固定一隻手柄，另一隻手均與用力，直至彎曲角度達到所需要值為止。

焊接

釺焊原理：釺焊是採用比焊件金屬熔點低的金屬作釺料，將焊件和釺料加熱到高於釺料、低於焊件熔化溫度，利用液態焊料潤溼焊件金屬，填充接頭間隙並與母材金屬相互擴散，以實現連接焊件的一種方法。

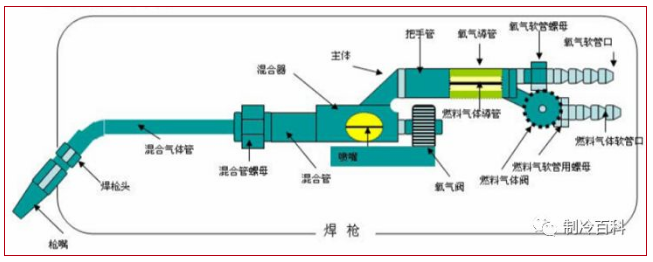

焊槍操作：

1、打開氧氣閥；

2、打開燃料閥；

3、點火；

4、調節氧氣閥和燃料閥至中性火焰；

5、關閉燃料閥；

6、關閉氧氣閥。

焊接方法：

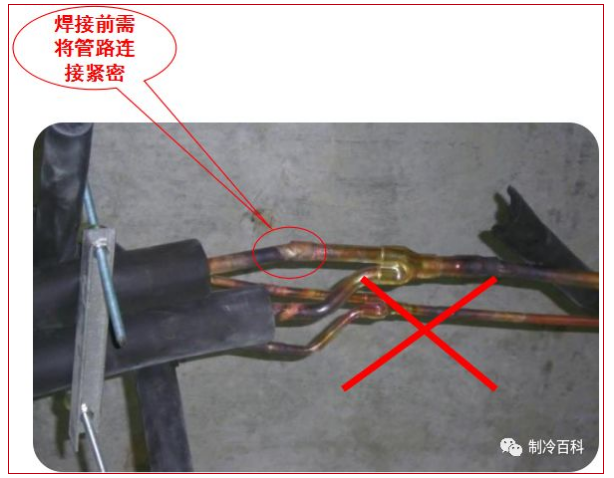

1、充氮：焊件內部需充入氮氣以保護焊件內部在加熱的過程中不被氧化；

2、預熱：火焰為略微淺紅色、此時可添加釺料；

3、添加釺料：均勻添加、依靠毛細作用使釺料吸入焊縫；

4、回火處理：對接頭處再次加熱到銅管變色，即進行回火處理；

5、撤銷氮氣：待焊件冷卻後方可撤走氮氣；

註：焊接時不可移動焊件！

焊接操作注意事項：
