文末「閱讀原文」是釘釘直播的「U4故障」視頻，可以點開連結，在釘釘APP上觀看完整版，建議1.5倍速觀看。文章建議您轉發自己朋友圈，方便您下一次查找。

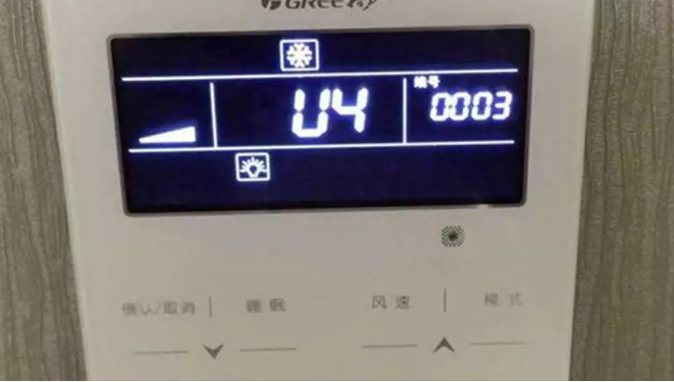

格力最新多聯機線控器溫度區域顯示「U4」故障，同時室外機雙八數碼管第三組也顯示「U4」故障怎麼維修？今天通過案例把相關的維修全部解決，希望這個案例能幫你解決由此出現的相關故障。

當你看到格力多聯機線控器上顯示「U4」，室外機雙八數碼管也顯示「U4」故障時是怎麼想的？肯定是查詢故障代碼表，U4代表缺冷媒保護。是真的缺冷媒嗎？還是其他部分誤動作引起的，今天我們圍繞著這個案例進行逐步的分析，當看到這個故障出現在手操器上時，設備已經出現多次保護，前兩次會自動復位。其實「U4」和前面的有一些故障維修方法很類似。

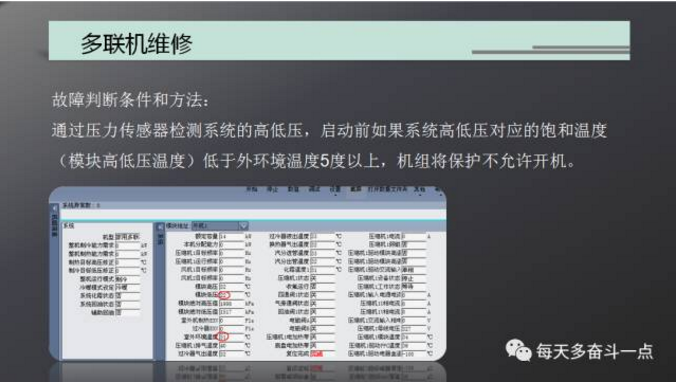

如果我們有調試器（口袋精靈）和調試軟體，可以在上一張圖片看到模塊兒低壓和室外環境溫度。它倆之間如果這個差值大於5度以上就會出現「U4」故障。

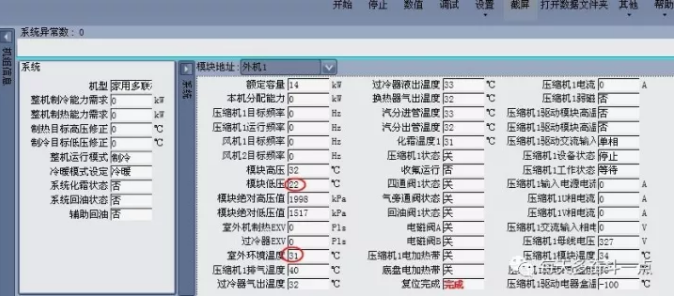

參考下圖的環境溫度-模塊低壓（低壓對應的飽和溫度）的差值大於5℃。這個數據就是通過調試軟體監測到的保護數據。

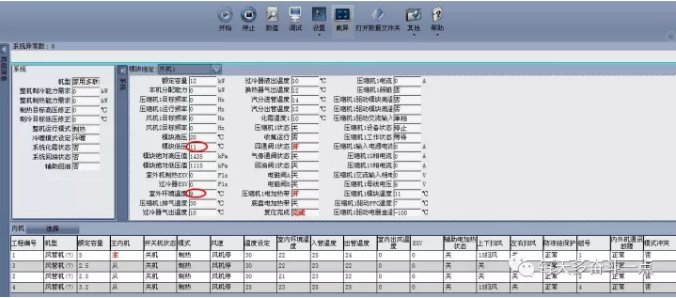

參考下圖的環境溫度-模塊低壓（低壓對應的飽和溫度）的差值小於5℃。這是正常的設備，不會報「U4」故障。

前面講案例維修的時候，我一再強調。維修,最基本的就是掌握底層的維修方法和維修邏輯，故障保護點在什麼樣的一個原理，掌握了這個底層邏輯，不管是什麼廠家的設備，雖然故障代碼代表不同的意思，一旦知道了代碼的意思，就可以有的放矢的維修空調。比如說低壓保護和高壓保護的維修，我們懂得了如何去區分和判斷是控制還是系統，我們就有了一個維修的方向而不至於方寸大亂，不知道是往左走還是向右走，不知道去查系統還是去查控制。

維修，肯定會遇到故事，「U4」故障代表的是缺冷媒，但是今天所講的內容，有可能你明天會忘記，今天講的這個故事，你可能不會忘記。

杭州有一個工程，在7月份調試的時候，工人調試到第十步，室外機雙八數碼管第三位顯示「U4」，內機線控器也同樣顯示「U4」，查詢故障代碼表「U4」是缺冷媒保護，現場查詢之後不知道從哪裡下手，他們是一次遇到新機報「U4」故障代碼。他們發微信諮詢我，讓他們現場用壓力表測量製冷系統低壓平衡壓力，測量後的製冷系統低壓壓力是20kgf/cm²（當時的環境溫度是34℃），正常的！問題出在哪裡？是設備控制部分檢測錯誤？

其實今天所講的U4故障和之前講JA故障有一點異曲同工之作，就是當系統冷媒缺的不是很多的時候，他會報故障，提前預警，但是冷煤缺的達到低壓保護值它才會報E3低壓保護，漏的不多的時候，他可以提前警示這個設備確實有問題，所以這個故障設的非常巧妙，其實我們應該感謝我們的工程師，他們在這上面的付出對我們判定這個設備是否有問題有很多依據可參考的。

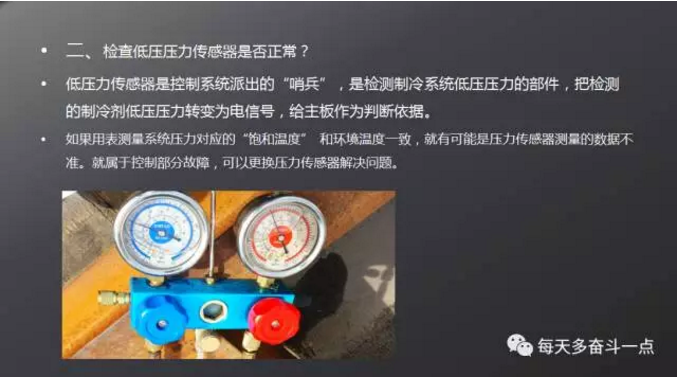

下一步要怎麼查詢呢？下一步就是讓他們檢測低壓壓力傳感器是否正常？

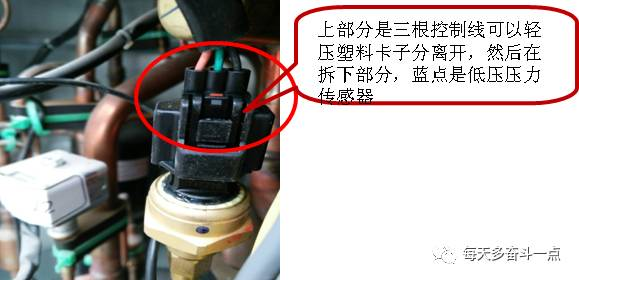

首先檢查低壓傳感器連接線是否有鬆脫，用萬用表檢測線路是否有虛接或斷開。

其次檢查壓力傳感器與機組檢測壓力位置是否接觸不良，用雙扳手輕輕打松壓力傳感器，有製冷劑洩漏為正常？如接觸不良可拆下壓力傳感器，將檢測壓力位置的注氟嘴閥芯逆時針旋轉抬高或更換，使其與壓力傳感器接觸良好。

最後是壓力傳感器是否失效？不能正確的測量系統的壓力值，或者錯誤的發回有誤差的數據，如果是這種情況請更換壓力傳感器部件，既可以解決故障。

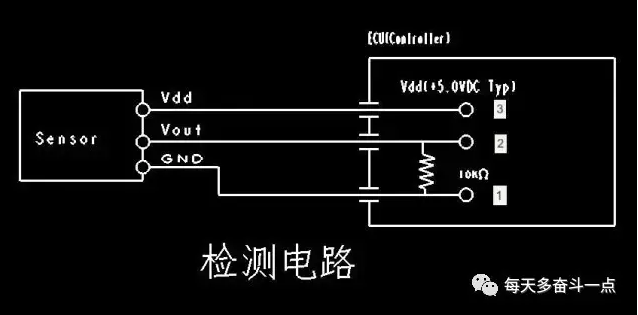

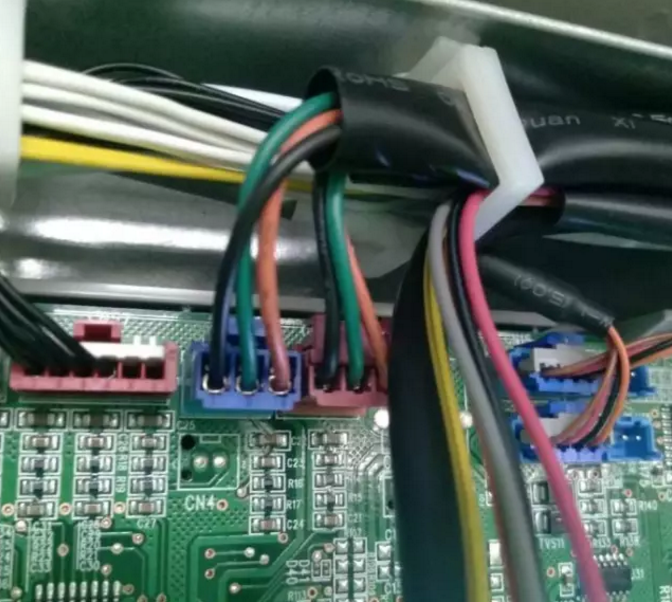

壓力傳感器檢測電路中，一般黑色線為地線，接VH-3P的1孔；白色或綠色線為電壓輸出，接VH-3P的2孔；橙色線或紅色線為電壓輸入，接VH-3P的3孔；輸入電壓為DC5±0.1V（廠家：森薩塔）或DC5±0.25V（廠家：鷺宮）,輸出電壓為DC0.5~4.5V；如下檢測電路圖：

上面這部分內容在「E3」低壓保護裡，都講過，如果對這一一部分內容需要更詳細資料的請打開《格力家用多聯機「E3」故障怎麼維修？（內附音頻）》。

回到故事現場，第一次上門現場沒有調試器（口袋精靈）也沒有調試軟體，看不到低壓壓力傳感器檢測的數據是否正確？

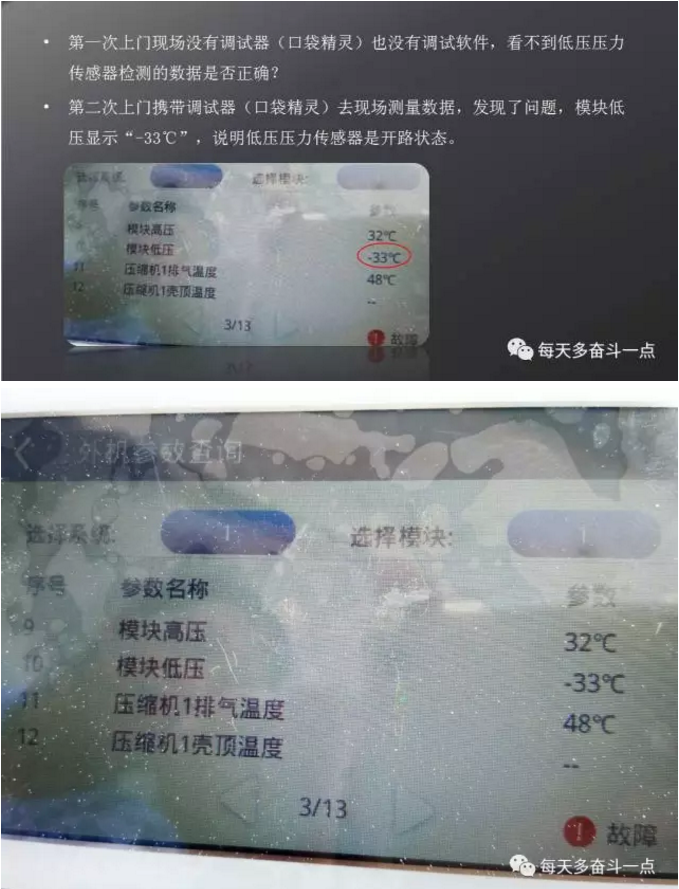

第二次攜帶口袋精靈《格力口袋精靈 （多功能調試器 ）維修「必備」利器！》去現場測量數據，發現了問題，模塊低壓顯示「-33℃」，說明低壓壓力傳感器是測量不到系統的低壓值。

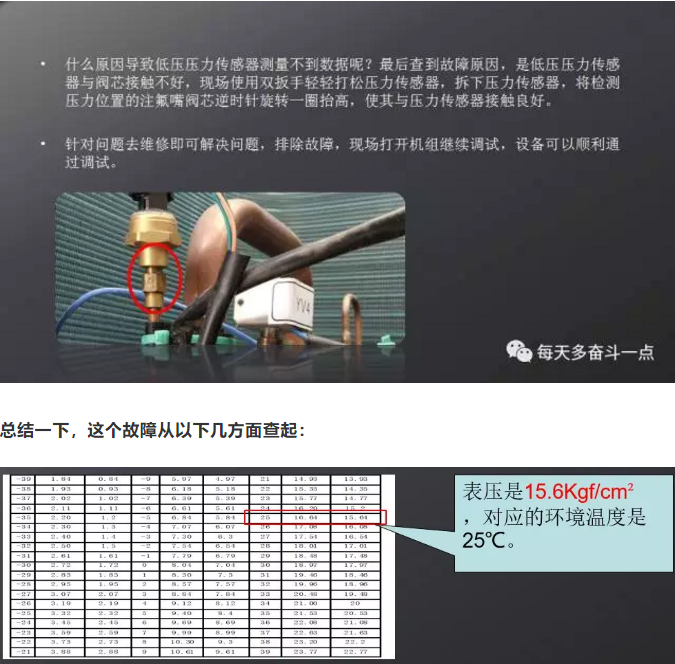

最後查到了故障原因，是低壓壓力傳感器與閥芯接觸不好，現場使用雙扳手輕輕打松壓力傳感器，拆下壓力傳感器，將檢測壓力位置的注氟嘴閥芯逆時針旋轉抬高或更換，使其與壓力傳感器接觸良好。針對問題去維修即可解決問題，排除故障，現場打開機組繼續調試，設備可以順利通過調試。

1. 檢查是否缺冷媒，停機狀態下使用壓力表檢測機組系統壓力，對照上門服務手冊物性參照表換算為溫度，再與機組所在環境溫度做比對，如實測壓力換算溫度低於實際環境溫度，則確認為機組冷媒偏少，檢查處理洩漏點後，按銘牌灌注量、管路追加製冷劑量，重新灌注冷媒。（壓力對應的環境溫度參照公眾號文章格力五代多聯機出現「JA」怎麼維修？（收藏））。

2. 檢查壓力傳感器與主控板的接口端子間接線，逐根拉撥檢查是否有鬆脫；撥出壓力傳感器接線端子，檢查接線端子和主控板的接口端子是否有異物；有異常則處理並重新插緊。

3. 檢查壓力傳感器與機組檢測壓力位置是否接觸不良，用雙扳手輕輕打松壓力傳感器，有製冷劑洩漏為正常，如接觸不良可拆下壓力傳感器，將檢測壓力位置的注氟嘴閥芯逆時針旋轉抬高或更換，使其與壓力傳感器接觸良好。

4. 外環境感溫包是否鬆脫或斷線，有異常則重新恢復處理。

5. 用萬用表檢測外機環境溫度感溫包阻值，並對照上門服務手冊常用感溫包阻值特性表，如感溫包檢測的阻值有明顯偏差，則更換環境感溫包。

6. 如以上檢查均為正常，則需檢查判定是否為傳感器檢測電路問題：

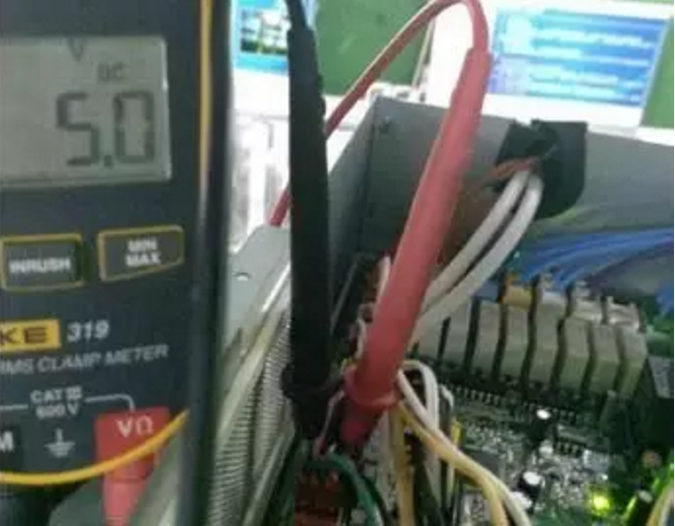

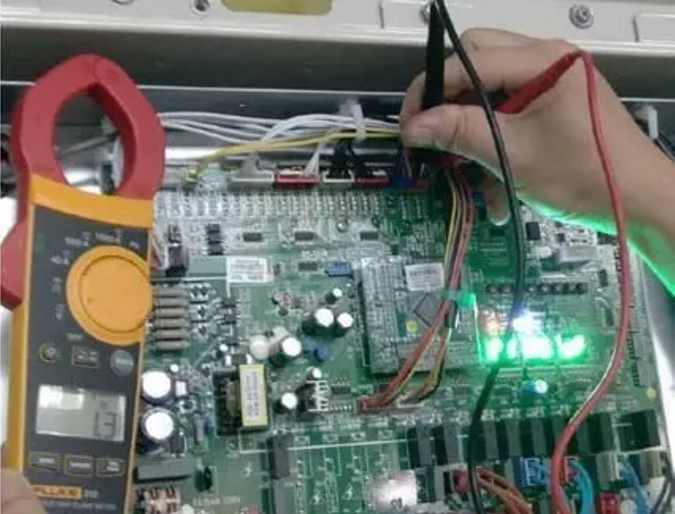

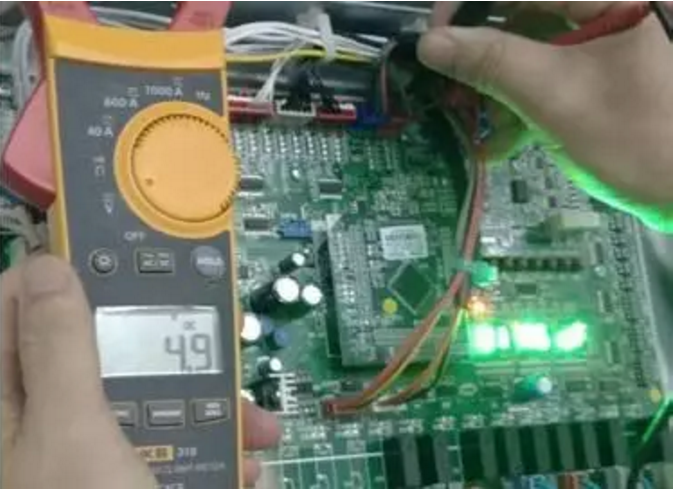

（1）機組上電後，在壓力傳感器接線端子上檢測電壓輸（3孔）和接地間（1孔）對應主板直流輸出電壓，如果電壓明顯超出5±0.25V範圍，證明主板檢測電路損壞，需要更換主控板。

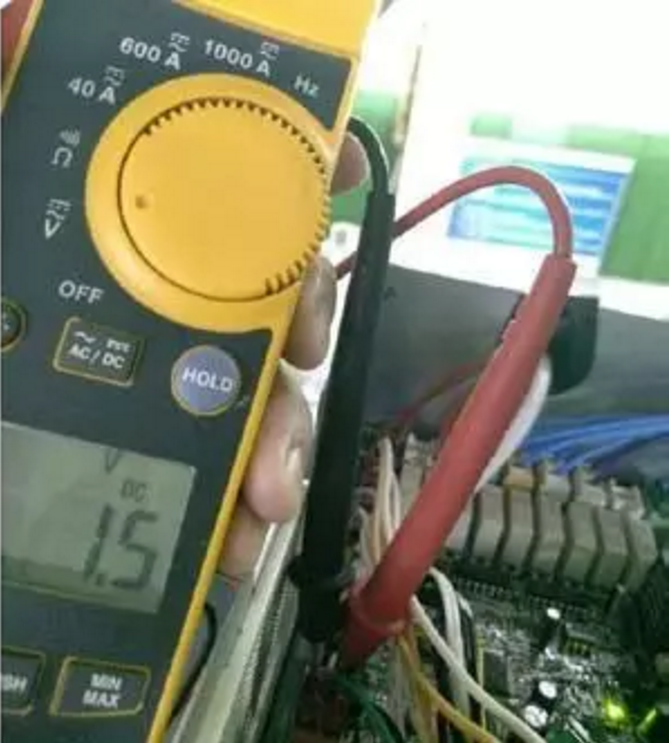

（2）機組上電後，檢測傳感器接線端子2孔和1孔間壓力傳感器輸出直流電壓，如檢測電壓在0.5V~4.5V屬正常，如檢測電壓明顯超出0.5V~4.5V電壓範圍值之外，且排除第2、3點問題，可判定為壓力傳感器異常，需更換壓力傳感器。

7. 檢查確認非以上各項問題，仍頻繁誤報故障，則更換主控板處理。

通過以上幾項還是不能排查，最後一個可能性就是室外機的主板。室外機的主板涉及的控制邏輯方法和之前講F1是一樣的《格力五代多聯機F1代碼詳細解決方案（視頻）》，已經講過不再贅述，所以知道了維修的底層邏輯，不管這個故障代碼怎麼發生變化，都可以有一個清晰的思路引導我們去維修。

以上內容和之前的「F1」故障維修有很多相同之處，所以知道了維修的底層邏輯比什麼都重要，只要知道了故障代碼的意思，就可以有一個清晰的思路引導你去維修。
