　　板式換熱器是成熟的換熱器產品，被廣泛應用於冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、輕紡、船舶、供熱等部門，可用於加熱、冷卻、蒸發、冷凝、殺菌消毒、餘熱回收等各種情況。今天小編和大家一起聊聊板式換熱器的結構、安裝及維修。

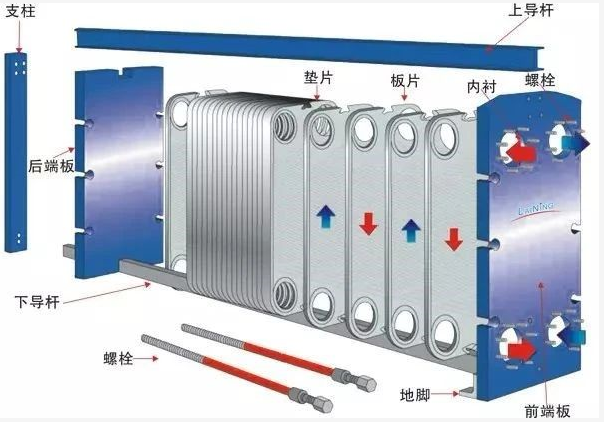

典型的板式換熱器主要零部件名稱

典型的板式換熱器主要零部件名稱

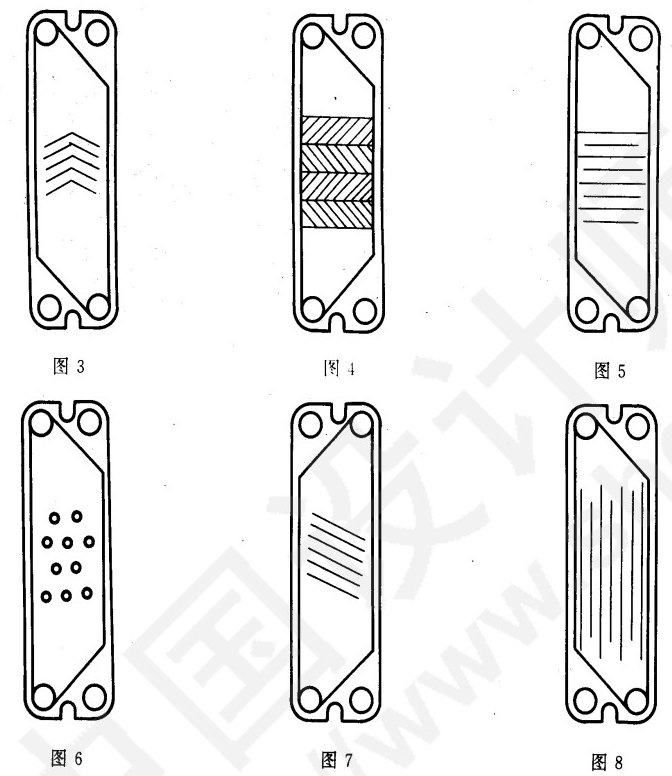

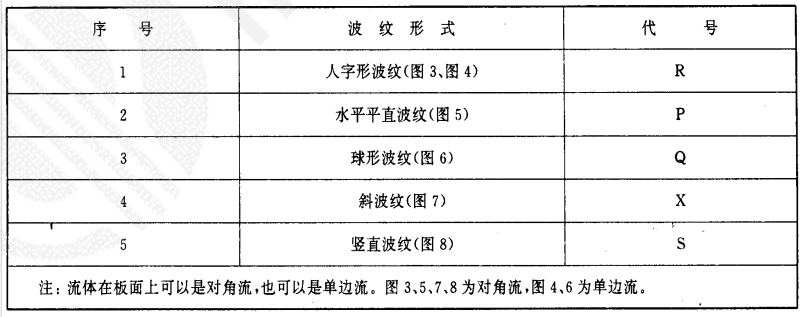

板式換熱器分類及代號

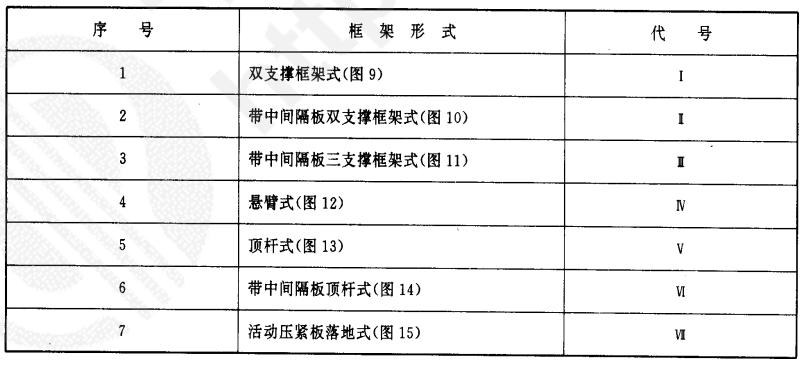

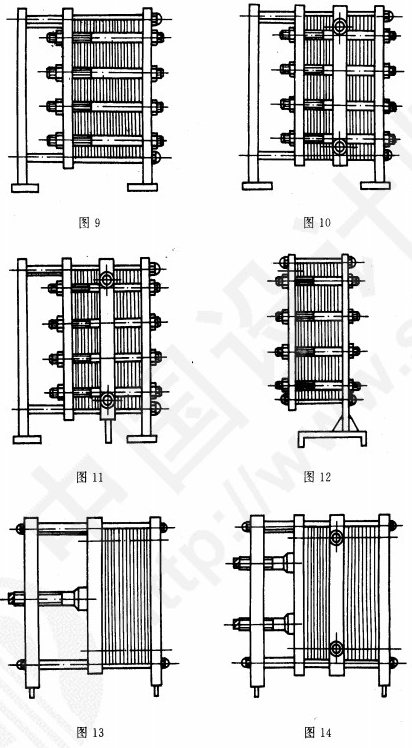

板式換熱器框架形式

板式換熱器的安裝

    板式換熱器由其結構特點所決定，它的安裝比較方便和靈活。以下對板式換熱器的零件組裝和系統安裝方面需注意的事項加以說明。

一、板式換熱器的零件組裝

    關於板式換熱器的零件組裝，無論是製造廠向使用單位發運零件，進行現場組裝，還是使用單位在檢修設備拆開板式換熱器後再組裝，都必須按照以下順序進行。

1、認真閱讀隨機文件（合格證、材質證、流程圖、裝配圖和裝箱清單等）。

2、檢查板片、接管、墊片的材質是否與換熱器內介質的耐腐蝕要求相一致。

3、按圖紙檢查所有的零件是否齊全，型號、尺寸是否與圖紙相符。

4、將板片的墊片槽擦乾淨，均勻地塗上粘接劑，粘上墊片，然後把板片整齊地疊放在一起，壓上一定的重物。

5、按設計的流程圖進行組裝，並按規定順序進行夾緊。

6、液壓試驗要按單側分別進行。試驗壓力為設備設計壓力的1.25倍；保壓30min,檢查所有密封盒焊接部位，均無滲漏為合格。

二、使用單位的系統安裝

    使用單位的系統安裝是指製造廠發至使用單位的設備或使用單位檢修好的設備向應用工位上的安裝。這種情況應按下面順序進行。

1、   將設備放在基礎上，固定地腳螺栓。

2、   檢查管道的冷、熱介質進出口與設備上的接管是否一致。考慮到檢修方便，管道與換熱器聯接時最好用短節。

3、   換熱器的冷、熱介質進出口都應安裝溫度計和壓力表。

三、換熱器零件組裝和設備安裝時的注意事項

1、   吊裝時要注意設備的重心。

2、   向墊片槽粘接墊片時，應確保墊片上和板片的墊片槽內沒有砂子、油汙、鐵屑和焊劑等雜物，以免損壞密封，引起洩露。

3、   擰緊螺栓時用力要均勻，並不斷地測量兩壓緊板內側的距離，保證兩壓緊板間平行度偏差不大於3mm.夾緊到規定尺寸並且達到相應的平行度，以免墊片壓偏或滑出墊片槽。同時，一邊夾緊一邊細查，觀察是否有墊片、板片發生錯位等現象。

4、   液壓試驗的液體一般採用水。水溫不應低於5℃。試驗時應緩慢升壓。試驗完成後，適當地鬆開壓緊螺母，放出積水，然後再擰緊螺母，夾緊至原尺寸，待用。

5、   換熱器周圍應留有一定的檢修空間，其大小與板片的尺寸有關。

6、   夾緊螺栓上要塗以黃油，有條件時應套上保護管，以免生鏽和碰傷螺紋。

7、   如果泵的出口最大壓力大於設備最高使用壓力時，需在設備的入口處安裝減壓閥和安全閥。

8、   當設備內充滿液體、帶有壓力時，不允許夾緊螺母。

板式換熱器的維修

板式換熱器除了在特殊情況下的檢修外，還應進行定期的維修。由於板式換熱器拆裝方便，維修簡單，一般也不用特殊的工具和設備。根據不同的情況可採用不同的方法，如果設備沒有發生滲漏，只是傳熱系統K有所下降，則可不拆開換熱器，而用一個閉路系統將除垢液打入設備內循環數小時即可。現場沒有這種條件，而且拆開設備後發現結垢不太嚴重時，可不取下板片而用水直接衝洗，同時用柔軟刷子刷洗即可。

一、正常運行維修

1、需要維修的設備，應按安裝順序逆行拆開換熱器。

2、在石油、化工行業中應用的設備，應按檢修周期進行定期維修。

3、設備內的介質如果是易燃、易爆或腐蝕性較強的介質，至少每年應維修一次。

4、在其它行業中使用的板式換熱器，如果未發生滲漏，最好三年恩能維修一次。

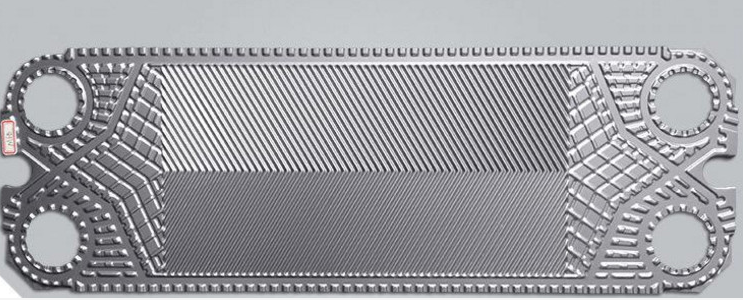

二、板片的清洗和保護

    保持板片的清潔是保持高傳熱係數的重要條件之一。在板片間，介質是沿著狹窄曲折的流道運動的，即使產生不太厚的垢層，也將引起流道的變換，顯著地影響流體的運動，使壓降增大、傳熱係數下降。

1、化學清洗法

這種方法是將一種化學溶液循環地通過換熱器，使板片表面的額汙垢溶解、排出。此法不需拆開換熱器，簡化了清洗過程，也減輕了清洗的勞動強度。由於板片波紋能促進清洗液劇烈湍流，有利於垢層溶解，所以化學清洗法是比較理想的方法。

2、機械（物理）清洗法

這種方法是將板片拆開後用刷子進行人工洗刷，從而達到清洗板片表面汙垢的目的。此法雖然比較直接，但對較堅硬、較厚的垢層，不易清洗乾淨。

3、綜合清洗法

對於垢層比較堅硬又較厚的情況，單純採用上述一種方法都難以清洗乾淨。綜合法是先用化學清洗法軟化垢層，再用機械（物理）清洗法除去垢層，以保持板片表面清潔乾淨。

4、清洗時的注意事項

（1）化學清洗時溶液要保持一定的流速，一般0.8-1.2m/s.其目的在於增加溶液的湍流程度。

（2）對於不同的汙垢應採用的化學清洗液。除了經常採用稀釋純鹼溶液外，對於水垢可用5%的硝酸溶液。在純鹼生產中生成的垢，可用5%的鹽酸溶液。但不得使用對板片產生腐蝕的化學清洗劑。

（3）機械清洗時不允許用碳鋼刷子刷洗不鏽鋼板片，以免加速板片的腐蝕。同時不能使板片表面劃痕、變形等。

（4）清洗後的板片要用清水衝洗乾淨並擦乾，放置時應防止板片發生變形。

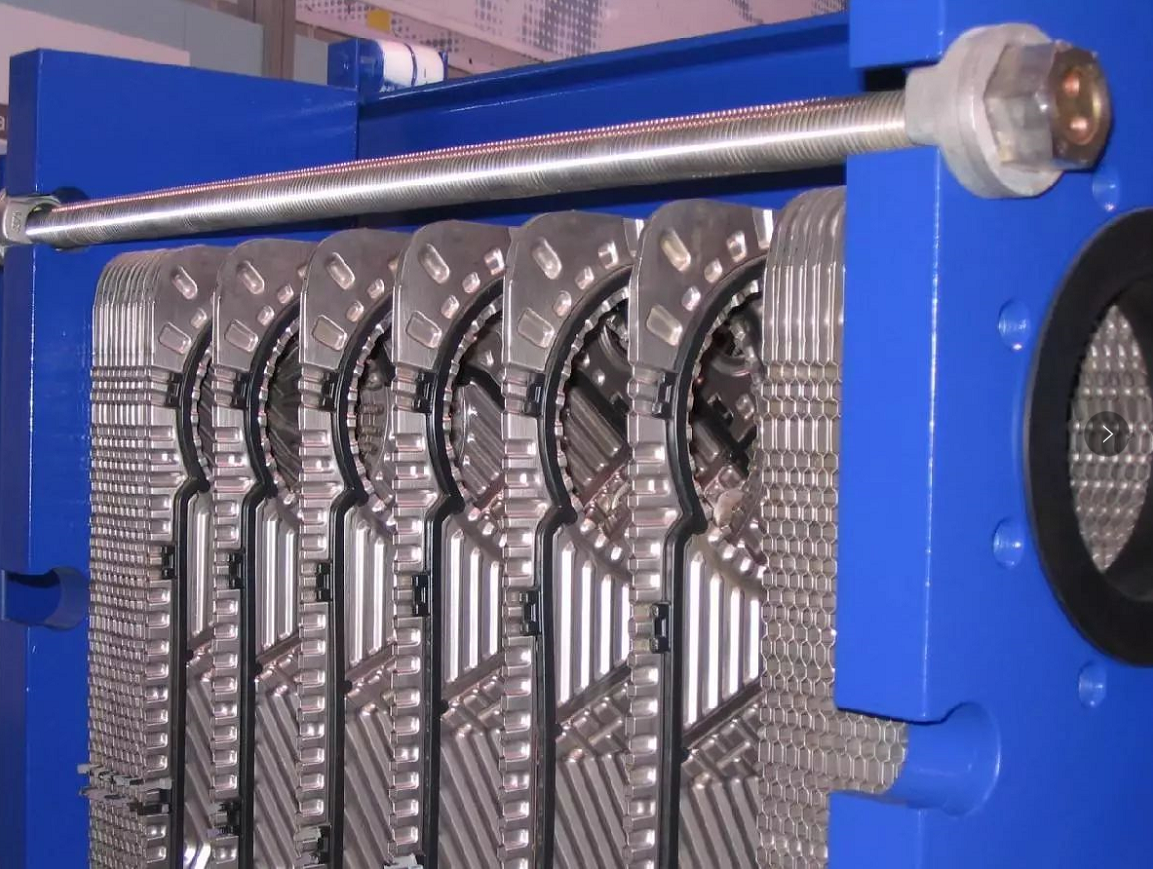

三、墊片的特性及其更換

    由於板式換熱器的應用領域不斷擴大，對於不同的介質和工藝有不同的耐溫、耐壓和耐腐蝕的要求。想用一種「萬能的」墊片來適應所有情況，顯然是不可能的，而應針對不同情況採用不同材料的墊片。常用的墊片截面形狀為六邊形。常用的墊片種類有天然橡膠、氯丁橡膠、丁晴橡膠、三元乙丙橡膠、矽橡膠、氟橡膠、石棉纖維板等。

板式換熱器的墊片在使用時如果發生滲漏、斷裂、老化等現象，要及時更換。更換應按以下順序進行。

1、拆下廢舊墊片。注意拆卸時，不得使墊片槽內有劃痕。

2、用丙酮、丁酮或其它酮類溶劑，清除墊片槽內的殘膠。

3、用乾淨的布或者是棉紗擦淨墊片槽和墊片。

4、將粘接劑均勻地塗在墊片槽內。

5、把乾淨的新墊片貼在板上。

6、貼好墊片的板片要放在平坦、陰涼、通風的地方自然幹固4h後才可安裝使用。
