關於風管制作安裝

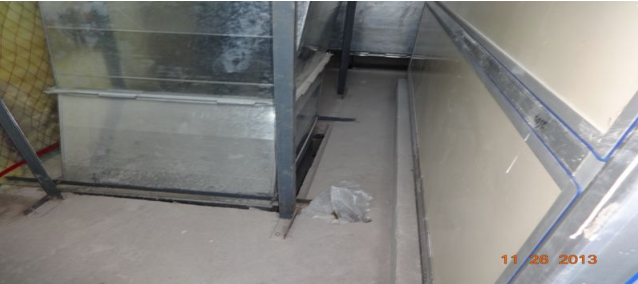

問題1：設在防火、防爆牆體、樓板內未設防護套管或防護套管偏薄

原因分析：認為套管厚薄關係不大，為了降低成本採用餘料0.75-1.2MM之間。

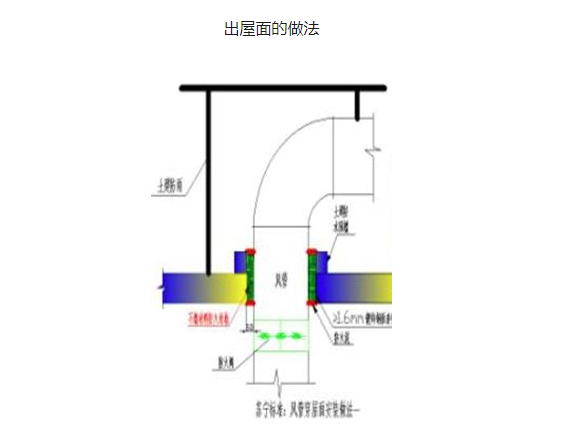

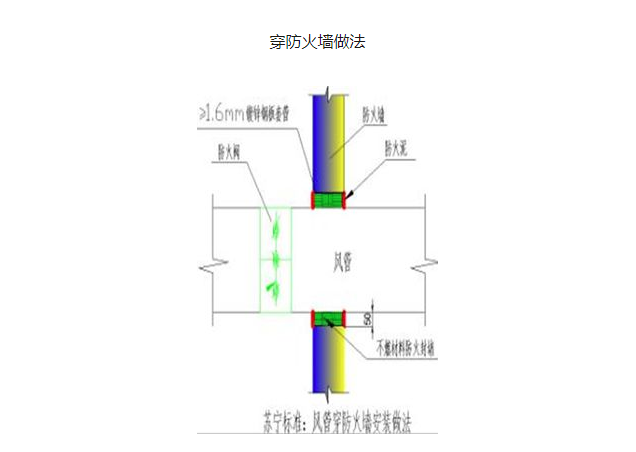

糾正措施：嚴格執行GB50243第6.2.1條強制性條文規定，在風管穿過需要封閉的防火、防爆牆體或樓板時應預埋管或防護套管，其鋼板厚度不應小於1.6MM,風管與防護套管之間應用不燃且對人體無危害的柔性材料封堵。在施工前要結合安裝與土建圖紙，確定工程中哪些牆體和樓板有防火要求的防護等級需要設置防護套管，在土建結構施工中配合預埋。

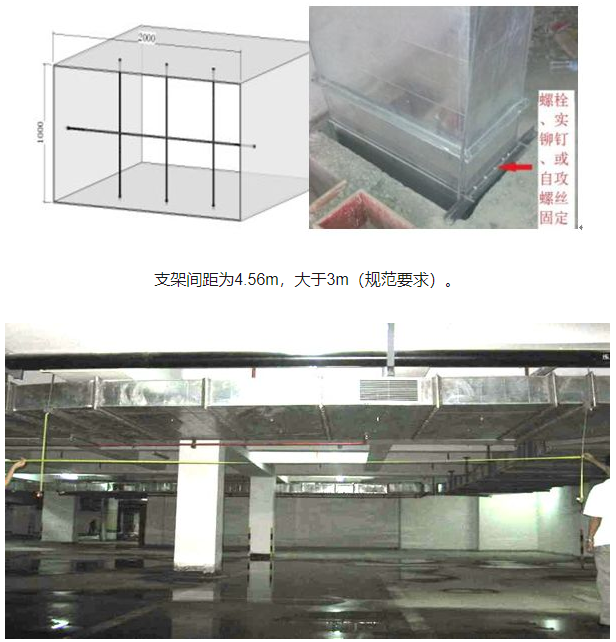

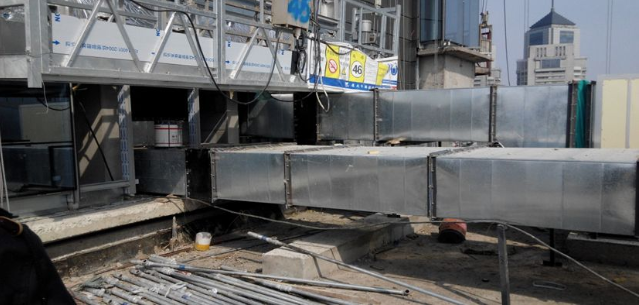

問題：風管邊長或單邊面積大於規範規定，未採取加固措施，運行時產生振動噪聲。

原因分析：認為風管邊上或是截面積對運行無直接影響，施工單位考慮節約成本，偷工減料。

糾正措施：應按GB50243-2002第4.2.10條規定：矩形邊長大約630MM，保溫風管邊長大於800MM,管段大於1250mm或低壓風管面積大於1.2M2，中高壓大於1.0M2，均應採取加固措施。

當風管對角線長度<1500mm時，採用2根角鋼，2根拉杆固定，風管用螺栓、實鉚釘或自攻螺絲固定在角鋼上；當風管對角線長度≥1500mm時，風管四周均採用角鋼固定，風管用螺栓、實鉚釘或自攻螺絲固定在風管長邊對應的角鋼上。

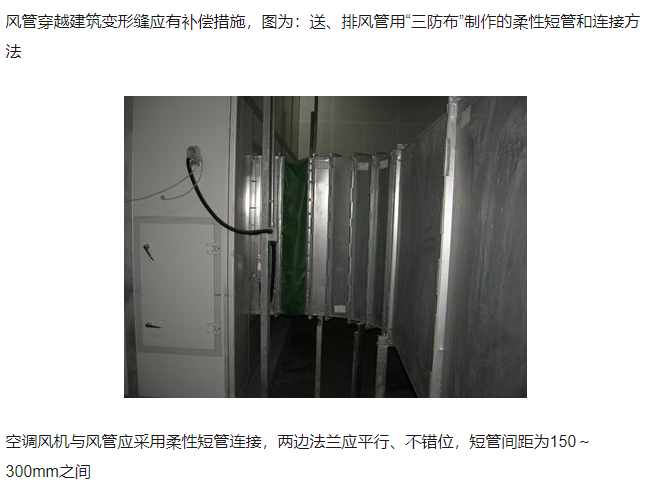

問題：風管軟連接安裝的質量。

原因分析：普通通風系統及消防防排煙系統中採用軟連接材料適用條件混淆，現場管理不到位。

糾正措施：排煙系統柔性短管的製作材料必須為不燃材料；不得為普通帆布材質，應採用矽鈦或者玻璃纖維軟接（需做不燃試驗）。

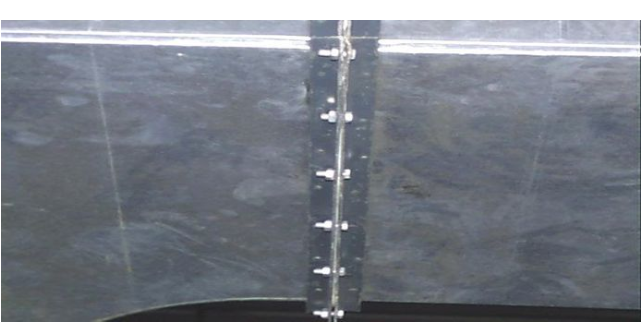

風管連接螺栓間距小於 150mm，密封墊厚度不小於3mm，螺栓方向一致，出螺母長度 2-3 扣。

關於空調水系統安裝質量

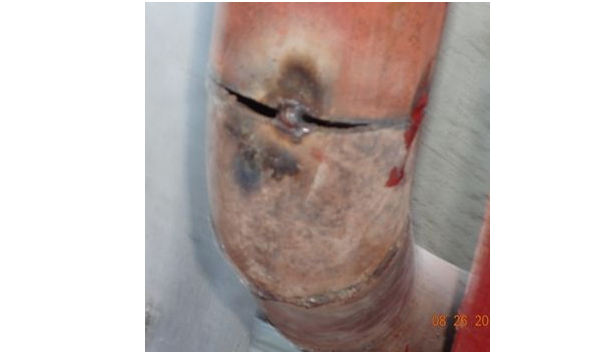

問題：管道焊接問題。

原因分析：管道不對中，管道對口無間隙、管道氣割落料端面不平，出現間隙寬度不正或未打坡口，造成管道不易焊透，管道焊接後未及時清理焊渣直接塗刷防鏽漆。

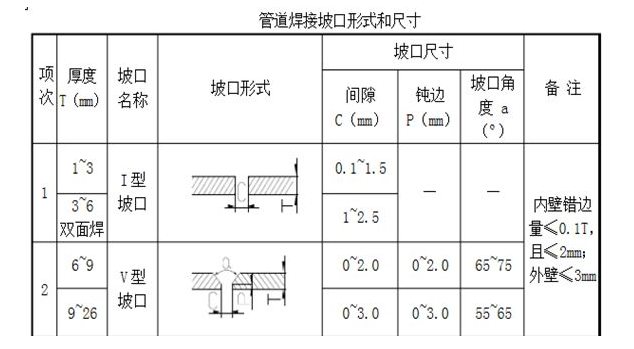

糾正措施：管道焊接應按照GB50243第9.3.2條規定：管道對接焊口的組對和坡口形式應符合下表規定；對口的平直度為1/100，全長不大於10MM。管道的固定焊口應遠離設備，且不宜與設備接口中心線重合。管道對焊縫與支、吊架距離應大於50mm 。

（GB50738-2011《通風與空調工程施工規範》第11.2.5.3條：管道接口焊縫距支吊架邊緣不小於100mm）。

問題：機房內設備配管支吊架設置不合理。

原因分析：制冷機房內設備配管支、吊架設置不合理，冷凍水管支架未做防冷橋措施。

糾正措施：民用安裝一般設計不出支吊架承重支、吊架加工安裝圖。預防措施：通常機房管線均是橫主管懸吊，開水平三頭與地面設備連接。

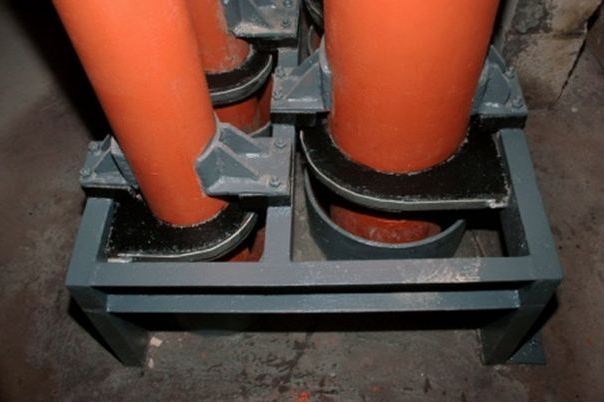

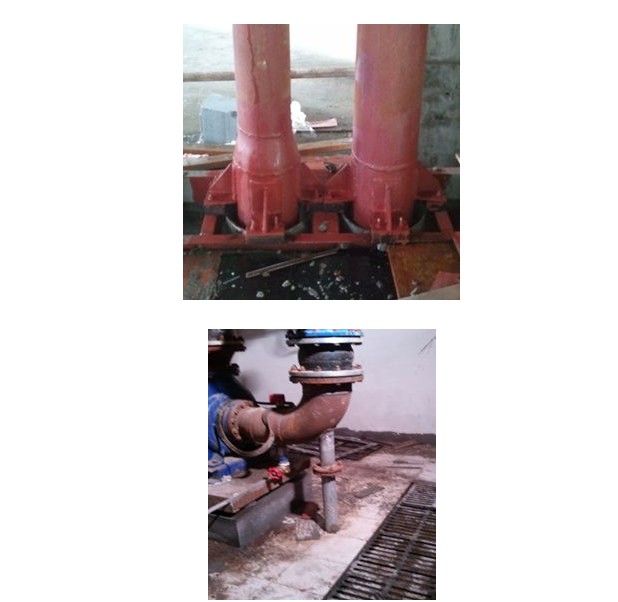

正確做法：當DN150≤垂直空調水管直徑<DN250時，固定翼板為2個；垂直空調水管直徑≥DN250時，固定翼板不少於4個，保溫水管需加防冷橋處理。做法如圖所示。

冷凍水管道垂直敷設，承重支架的製作與安裝，圖中套管與管道間距，必須大於管道保溫層厚度

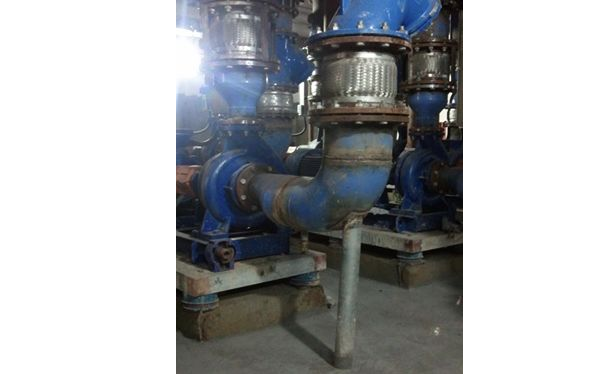

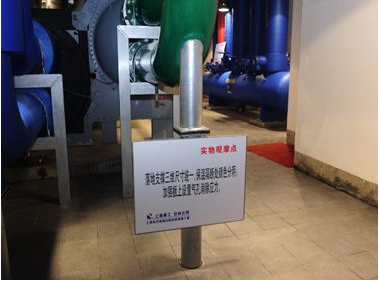

落地支撐與配件焊接應有加強板

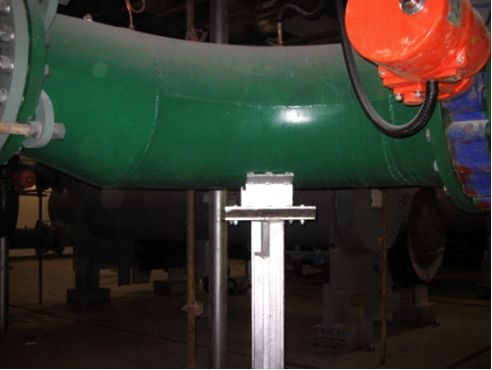

大規格冷凍水管道配件處應設落地支架，支架隔絕導熱橡膠襯墊與鋼板應平齊，表面光滑

問題：空調機組冷凝水未設置水封，關機時機房內有大量積水。

原因分析：未按照設計要求設置水封，積水盤內為負壓，水封高度應克服負壓高度。

糾正措施：空調機組冷凝水排放管的水封高度應符合排水要求，如風機壓力為800Pa，冷凝水管直徑為50mm時，H1＞800/10+50=130mm，H2 ＞ 800/10/2+50=90mm。

落地安裝組合式空氣處理機組：

1、表冷段凝結水排水管應設水封，水封高度大於風壓，便於凝結水排放，同時避免機房內臟空氣進入機組內（冬季須有防凝結水乾枯而出現空氣倒灌措施）。

2、樓層內機房地面應有防水處理。

問題：溫度計設置選型不合理，溫度測試值不準確。

原因分析：對圖紙理解不透徹，現場施工隨意性強。

糾正措施：採用雙金屬錶盤式溫度計，取點就近設置。

問題：膨脹水箱上的膨脹管與系統管道的連接的接點，未按圖施工設置在循環水泵吸入口附近，水泵產生「汽蝕」現象。

原因分析：對圖紙理解不透徹，現場施工隨意性強。

糾正措施：定壓點選擇的主要原則保證系統內任何一點不出現負壓或氣化。空調水系統中，定壓點確定即與定壓點的最低運行壓力應保證系統最高點的壓力為5kpa以上，宜接入水泵的吸入口。
