前期出現多起多聯機更換壓縮機後再次燒毀壓縮機，造成二次維修甚至更多次數的維修。故製作此教程介紹更換壓縮機後補加冷凍油的要求及維修操作規範。希望減少和避免重複維修，壓縮機不是易損件，多聯機使用的渦旋壓縮機相當耐用，如果壓縮機能損壞，空調系統或者控制部分一定有問題，不找到真實的故障原因，不能從根源上解決問題。

重要說明

壓縮機運行過程中必須保證有足夠的冷凍油潤滑，否則會導致機械部件磨損嚴重而燒毀壓縮機。之前有一篇文章《空調的「心臟」出了問題是什麼樣子？》，而更換壓縮機過程中會導致機組系統內的冷凍油流失，因此更換壓縮機後要確保按照更換說明確認並追加合適的冷凍油，保證注油量正確。同時，多聯機系統結構較複雜，更換壓縮機時必須同步確認其他部件是否有問題。

案例分享：

工程概況：X市某建設銀行銀行，安裝了一臺多聯機組GMV-Pd900W/NaB-N1。

故障現象：該主機2014年11月份安裝調試使用，用戶初次反饋問題是該主機系統空調在制熱過程中會不定時出現E5故障"詳情見《格力四代多聯機E5故障怎麼維修？》"，且顯示板顯示E5故障後會自動復位再次正常運行，如此現象反覆3-5次（每次間隔20-40分鐘）後會自動調停報E5，需斷電復位後方能再次使用。銷售公司安排技術員至現場檢查，判定該主機變頻壓縮機已損壞（壓縮機啟動異響異常）。維修中發現：拆卸下的舊壓縮機、舊汽液分離器、舊油分離器無潤滑油可倒出觀察油質，初步判定：主機系統內缺油。

最後核實：調試完成後第二天壓縮機燒壞（第一次），維修工更換壓縮機、汽分、油分後沒有進行加油，使用不到一周因壓縮機缺油而燒壞（第二次）

具體追加潤滑油量分為兩個部分：

1、第一部分，根據更換壓縮機個數來追加壓縮機潤滑油，每更換一臺壓縮機需要同時追加1.5L的潤滑油。

2、第二部分，根據汽分、油分、均油器等系統原器件內部倒出的潤滑油總量補充追加，追加量等於或略大於倒出的總量。

以上兩部分潤滑油的追加量之和即為該機組需要追加的潤滑油量

其他：1、系統有洩漏冷凍油的，應根據洩漏量、現場痕跡估算維修時需添加的冷凍油量，添加原則是：油偏少可能導致再次損壞壓縮機，儘量往多的加，多20%內對系統能力影響不大。

2、由於使用三菱直流變頻壓機的機組中從224到450 都只有一臺壓縮機，所以如果涉及到壓縮機的更換問題時，更換壓縮機時無論從系統中倒出多少潤滑油，一律追加1.5L 潤滑油。

3、如果出現明顯異常情況，如倒出潤滑油量太少或者太多時，可以清空系統內的潤滑油，再按如下追加潤滑油：

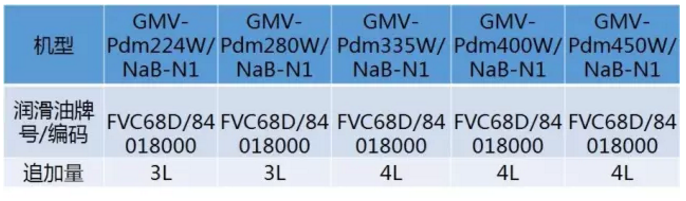

常見機型加油量如下表

例如：

1、 GMV-Pdm280W/NaB-N1 機組需要更換1 臺壓縮機，同時清理系統時從汽分內倒出1L 潤滑油，從油分內倒出0.7L 潤滑油，那麼該機組需要追加的潤滑油量為1.5L+1L+0.7L=3.2L，即該機組需要追加的潤滑油量為3.2L。

2、 GMV-280WM/A機組需要更換1臺壓縮機，同時必須更換汽分和相關過濾器等其他元件，並對管路進行高壓吹氮清理，由於涉及到幾乎所有原器件，系統中除部分管路留存少量潤滑油外其餘部分潤滑油全被清理乾淨，所以應對系統追加冷凍油的量按照配件清單要求為3.5L。

潤滑油追加方法：

1）連接機組大小閥門，抽真空30min以上；

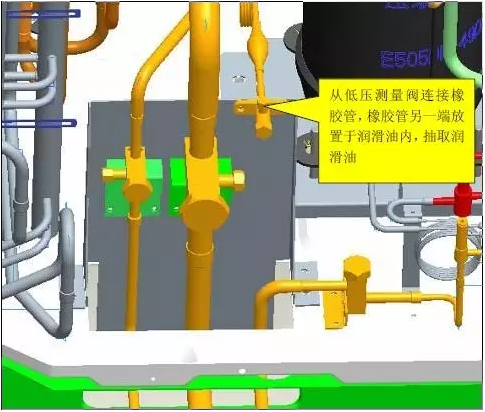

2）使用橡膠管連接低壓測量閥，打開盛放潤滑油的容器，將潤滑油倒入量杯中量取合適的追加量，如果量杯容量不能滿足一次追加至合適油量，可分次追加，每次量取後記錄油量，然後把橡膠管另一端深入量杯中潤滑油內；

3）繼續抽真空，同時打開低壓測量閥，利用大氣壓力將潤滑油壓入機組低壓側；

4）需要分次追加時，先關閉低壓測量閥，然後再量取潤滑油追加，該過程中保證抽真空動作持續；

5）追加合適的潤滑油後，關閉低壓測量閥，保證密封。

注意：如果有加油泵，請使用油泵直接打進系統。

注意：壓縮機冷凍油對壓縮機正常運行起至著相當重要的作用，必須保證按照格力售後和技術部門的要求，灌注牌號正確、質量合格的潤滑油，同時要求必須保證追加量正確。

更換壓縮機的方法：以GMV-Pdm280W/NaB-N1 為例

第一步：切斷電源

確認壓縮機損壞需要更換後，先斷開室外機供電電源開關，斷開供電電源處的接線，斷開室外機電源接線並且用絕緣膠布封好，將室外機的空氣開關撥到OFF 的位置，同時在電源開關處掛上警示牌，防止觸電事故發生。

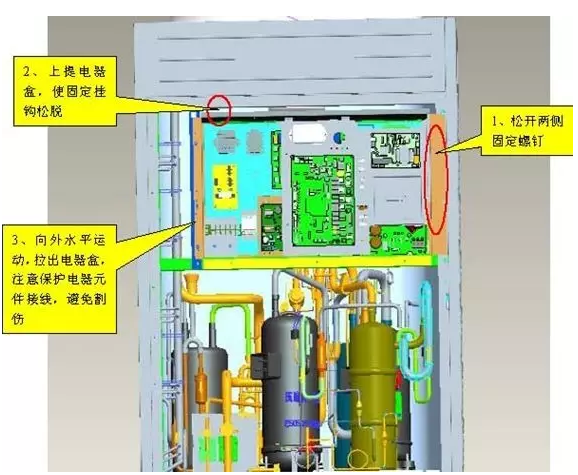

第二步：清理電器盒元件

在拆卸壓縮機接線、感溫包和電加熱時，應該作好相應的標示，方便更換後重新接線。取下電器盒，取下的電器盒需要加電器盒蓋放到合適地方，避免風吹日曬；

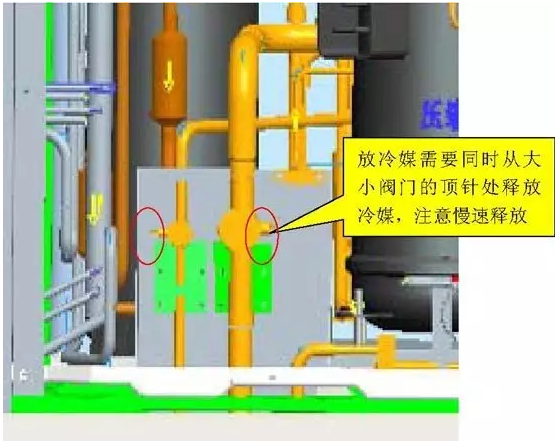

第三步：釋放製冷劑

釋放系統的製冷劑，應該同時從系統高壓側和低壓側釋放製冷劑，如果僅從一側放氣，渦旋盤密封會導致製冷劑釋放不完全。釋放製冷劑的速度不宜太快（建議保證放完冷媒時間控制在12h 以上），否則會有大量的潤滑油被製冷劑一起帶出系統。

確認損壞的壓縮機情況，包括損壞個數、壓縮機位置和壓縮機型號等。根據壓縮機損壞型號不同分兩種情況：

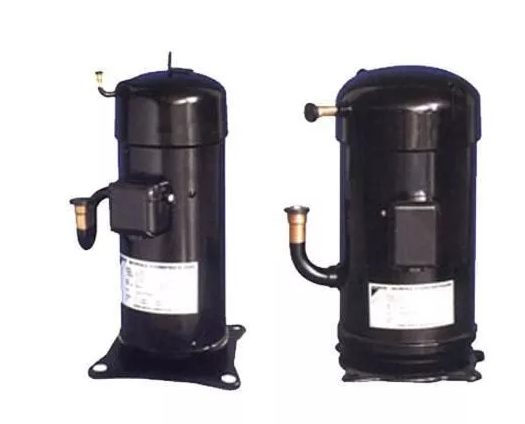

一、定頻壓縮機損壞

確認壓縮機信息清楚無誤後拆下定頻壓縮機，確認油質情況，如果油質清澈，無雜質，可以認為該系統內的油質沒有被汙染，同時確保機組閥件和油路無異常時，可以只更換該壓縮機；

第四步：確認優質步驟如下。

① 拆下該壓縮機後，將該壓縮機在堅固地面晃動，晃動角度應在30～45度之間（左圖），保證沉積在壓縮機底部的汙染物能被倒出。

②將壓縮機放置與高出水平地面的位置，從壓縮機排氣口倒油，倒油時要使用飲料瓶或其他透明容器儲油，收集油量應大於150ml。

注意壓縮機軸向位置與水平面角度不應超過20度（右圖），同時注意防止壓縮機墜落傷人。

③、將收集的壓縮機潤滑油放置於明亮處觀察是否含有雜質和變色情況，同時注意壓縮機潤滑油的氣味，正常潤滑油沒有明顯刺激性氣味。

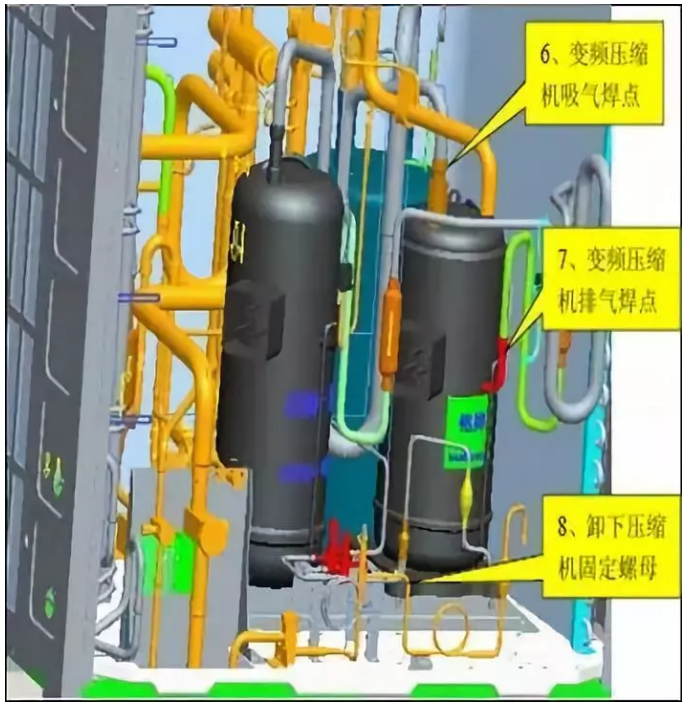

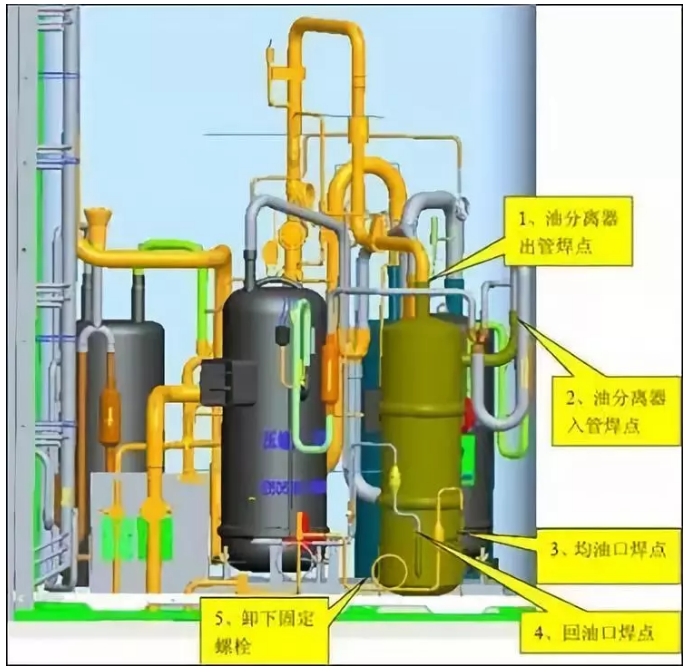

二、變頻壓縮機損壞以及油質汙染如果變頻壓縮機損壞，或者是定頻壓縮機內油質被汙染時，需要拆掉變頻壓縮機，步驟如下圖：

卸下壓縮機和油分後分別確認油質情況，如果被汙染需要進行更換壓縮機、油分離器和氣液分離器；如果油的顏色變成墨黑色，則需要再確認該整機系統內其他模塊機組的油質情況，確認方法一致。

注意：確認需要更換的壓縮機，要保證拆下的損壞壓縮機及時用膠帶等密封進出等管口，保證該壓縮機現場的完好以便進行進一步分析工作；

第五步：確認系統零部件

系統油質汙染時，需要確認機組的零部件情況，包含油分離器、氣液分離器和儲液罐情況。

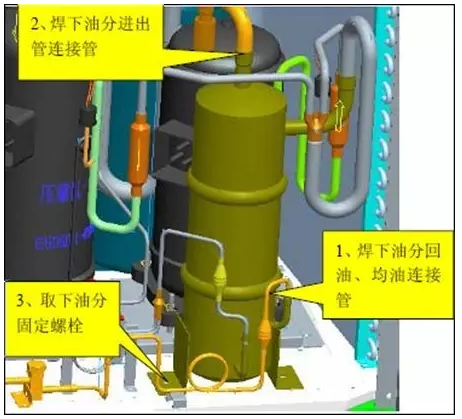

１）確認油分離器

拆下油分離器，拆除步驟同步驟四中內容，傾倒油分離器，需用容器盛接，並密封保存，以供返廠檢驗

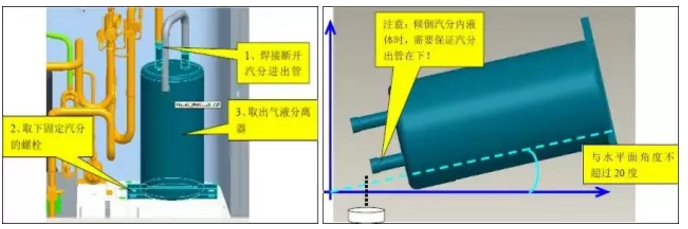

２）確認氣液分離器

  取出汽分後，確認汽分內是否含有雜質等物質，確認過程如下：

同樣需要使用透明容器盛放氣液分離器內的雜質，觀察雜質樣色並封存，返廠檢驗雜質成分。

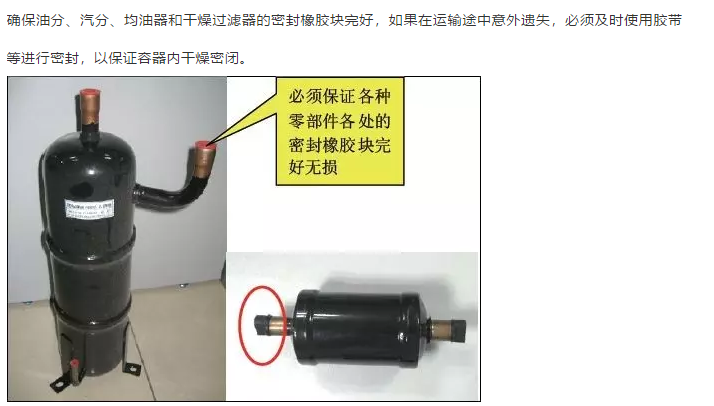

注意：如果壓縮機損壞需要更換時，必須同時更換氣液分離器！無論氣液分離器內是否含有雜質或者其他異常情況。

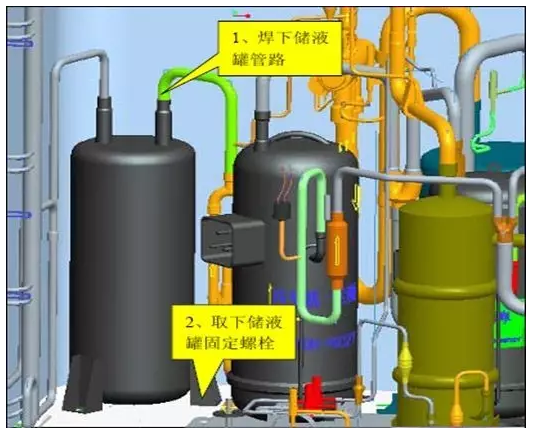

３）確認儲液罐

※注意：確認需要更換的系統原器件，要保證拆下的損壞零部件及時用膠帶等密封進出等管口，保證該原器件現場的完好以便進行進一步分析工作；

※ 注意：要收集油分、汽分、儲液罐內倒出的壓縮機潤滑油量，並做好相關記錄，方便更換壓縮機、汽分等原器件後，對系統進行潤滑油的補充追加。

第六步：清理系統

確認完需要更換的零部件之後，需要確認系統管路是否有異常，需要使用氮氣對主管路吹洗外，同時要重點檢測並清理油路系統。

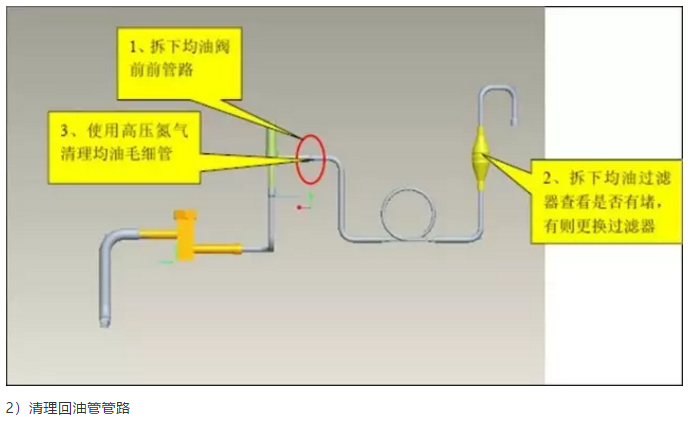

1）清理均油管管路

注意：確保壓縮機潤滑油的嚴格密封，日立壓縮機潤滑油使用的是牌號為FVC68D的專用潤滑油，具有較強的吸溼性，所以對於潤滑油的密封有較高的要求。

2)準備相關操作工具

①   準備氮氣，焊接過程中必須嚴格遵守充氮焊接規範，要保證氮氣的充足，氮氣壓力建議在2.0MPa以上；

②   準備焊條，除了準備普通規格的焊條外還需要準備含銀5%以上的專用焊條，用於焊接壓縮機，因為壓縮機吸排氣口均為鍍銅鋼管，需要使用特殊焊條和相應焊料

③   準備合適的焊接工具，請根據實際焊接部分綜合評估對於氧氣、乙炔氣體的使用量，儘量避免出現多次反覆焊接系統的情況。

  ④   準備齊全配套相關維修基本工具，需要準備內六角、斜口鉗、老虎鉗、尖嘴鉗、萬用表、壓力表、十字螺絲刀、一字螺絲刀、扳手兩把以上、絕緣膠布、線扎若干等可能用到的工具。

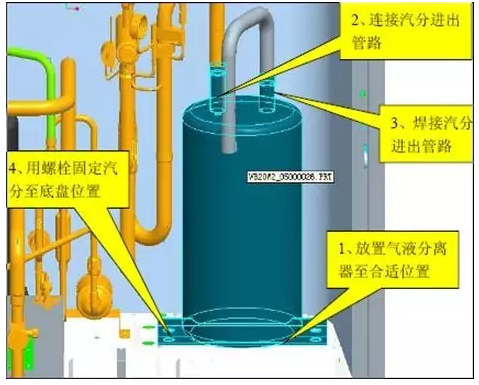

第八步：更換氣液分離器

注意：如果系統中有損壞的壓縮機需要更換，必須同時更換氣液分離器，以避免汽分內部出現的異常情況，影響到系統的安全可靠。

將汽分放置與底盤合適位置，連接汽分進出管路，然後在汽分連接管路上連接氮氣接口，可以根據現場情況選擇連接氮氣位置，可以使用旁通接口或者直接連接在進出汽分管路上，管路較大時可用膠帶配合連接，需要保證氮氣能夠順暢流經汽分。

第九步：更換儲液罐

儲液罐經過拆下檢查後，如果沒有雜質和異物，可以無需更換，因為儲液罐的結構只是相當於一個容器罐，不涉及複雜結構，一般無需更換，但是如果存在雜質和異物的情況，則必須更換，原因是儲液罐內部無法清理乾淨汙染物。

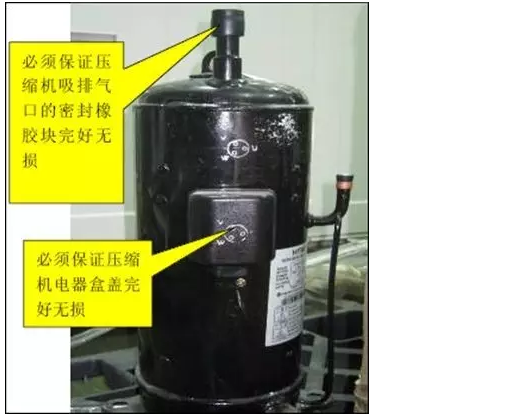

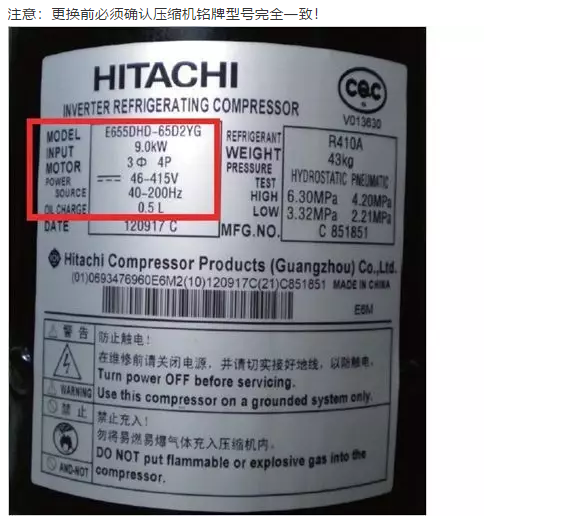

第十步：更換壓縮機

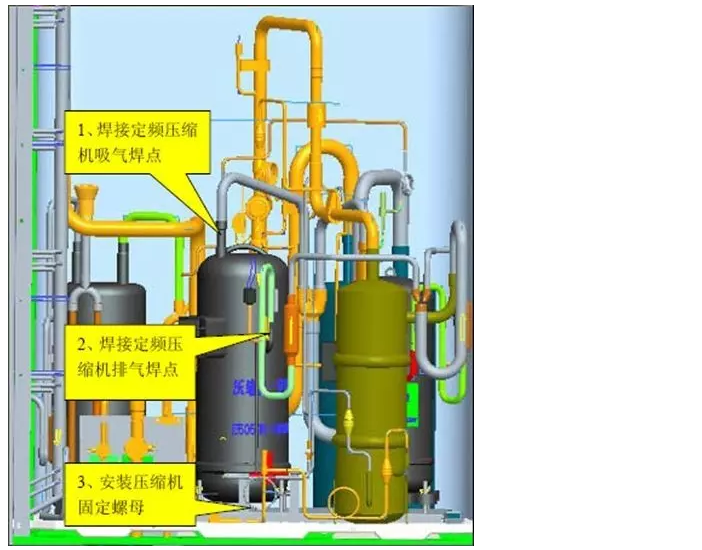

一、如果只更換定頻壓縮機；

更換壓縮機時需要注意的具體事項：

①   更換新的壓縮機前除去密封橡膠塊，將壓縮機和對應的管路焊接。在焊接的過程中需要通入氮氣。因為壓縮機吸排氣口等處均為鍍銅鋼管，需要使用含銀至少5%的焊料。焊接間隙應在0.1～0.3mm，防止焊堵或者虛焊的情況發生。焊接過程中不要使管口過熱。

②   焊接完成管路系統後，需要使用專用墊腳和螺栓固定壓縮機，保證壓縮機運行時的穩定性。

③   壓縮機接電源線時務必保證按照出廠時機組連接情況連接，可以對照機組電器線路圖連接，絕對禁止壓縮機接線出現相序錯誤或者變頻與定頻接混的情況，不同的壓縮機對應控制不同，如果接混可能會帶來壓縮機損壞的情況發生。

第十一步：更換油分離器

根據以下步驟安裝油分離器

第十二步：系統檢漏

1）首先對於各個焊點進行檢查，先觀察焊點是否平滑以及有無明顯的焊孔等異常情況；

2）然後對機組系統充高壓氮氣檢漏，如果只是對外機進行維修，並能夠確認內機系統無異常的情況下，可以只對外機充高壓氮氣進行檢漏，注意需要從高低壓側同時充注氮氣，推薦從大小閥門同時充氮氣，氮氣壓力大於20kgf，然後使用肥皂水對機組系統檢漏，並重點檢查維修焊點；

3）最後，對機組系統保壓確認，系統充高壓氮氣，使系統壓力在25kgf以上，關閉機組大小閥門，確保內外機同時保壓12h以上，如果壓力沒有變化，可以開始抽真空，否則要再次檢漏直至檢到漏點為止。

判斷系統保壓壓力有無變化的時需要剔除溫度影響，溫度變化1℃，壓力變化大約0.01MPa。例如：充氮2.5MPa時溫度30℃，保壓超過12h後，溫度變成25℃，發現壓力在2.43MPa以上，可以確認為合格。

第十三步：追加冷凍機油（前面已介紹，此處略）

第十四步：系統抽真空

追加合適的潤滑油後，需要繼續抽真空，一定要保證經過真空泵抽真空後的壓力可以達到絕對壓力0kgf/cm2，表壓為-1kgf/cm2，因為只有真空對達到0kgf/cm2時，才能夠保證管路系統內的水分全部蒸發掉。

       建議選擇以下規格的真空泵：

使用真空泵從大小閥門同時連接真空泵抽真空，抽真空時必須連接壓力表。當機組壓力達到絕對壓力0kgf/cm2，表壓為-1kgf/cm2時，繼續抽真空0.5～1h，然後關閉高低壓壓力表旋鈕，停真空泵放置1h，壓力無變化就可以進行冷媒灌注，如果壓力升高0.1 kgf/cm2以上則需要重新檢漏。

第十五步：灌注冷媒

對機組充注正確冷媒，冷媒要求使用正規廠家產品，包裝印刷清晰，充注冷媒前檢測一下冷媒壓力，對應冷媒飽和壓力溫度對照表簡單判斷冷媒質量。

方法如下：測量整罐冷媒的壓力，核對飽和壓力溫度對應參數表，校對環境溫度，相差3 度以上，說明冷媒有問題。

確認冷媒正確無誤後，按照銘牌額定灌注量加管路計算的冷媒追加量關注； 如果機組屬於多模塊連接安裝，維修前只放掉了該臺外機的冷媒，灌注該外機銘牌的額定灌注量的80% 之後通過開機調試參數進行相應調整。

第十六步：連接電器元件

安裝電器盒，依照之前的標記和電器盒蓋後的電路圖進行正確接線，連接壓縮機線，相應的電加熱帶。

注意：一定要根據電器接線圖仔細核對，務必保證接線正確無誤！

第十七步：開機調試

機組開機調試，分別運行製冷全開、製冷單開、制熱全開和制熱單開機組工況，每個工況要求運行30min 以上，並對數據分析， 對機組系統進行調整，確保各項參數正常。具體參數請諮詢專業售後人員或者廠內技術人員。
