四代多聯室外機撥碼開關說明

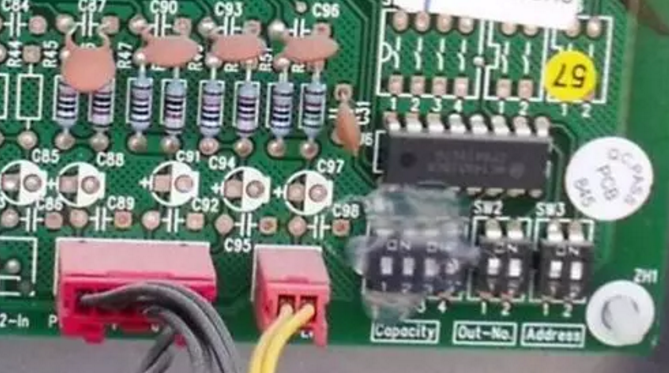

成都格力中央空調維保-四代多聯外機有四組撥碼開關，有三組可以撥碼，有一組外機容量碼不用撥，出廠設置好了，封膠了，只有更換新主板時才需要設置，參照舊板。

成都格力中央空調維保-另外三組是通訊地址，設置方法如下：

解釋通訊地址設置包括：室內機地址設置、線控器地址設置、室外機通訊地址設置、室外模

塊數量設置以及轉接板通訊地址設置。

通訊系統的連接及撥碼設置

注意：所有撥碼完成之前必須斷電、上電後操作一次，撥碼才會生效。

成都格力中央空調維保-警告：

1、模塊化多聯機系統模塊間必須連接通訊線；

2、模塊化系統必須遵循以上撥碼設置方法進行設置；

3、每個轉接板最多只能連接16臺室內機；

4、以上撥碼完成，整機斷電以後重新上電設置方有效；

5、如果不按上述操作將導致機組嚴重損壞；

6、以上圖示黑色部分表示撥碼杆撥到的位置；

7、打膠的撥碼開關為出廠設置，嚴禁更換，如果更改將會導致機組故障。（主板容量碼是不能修改的，封著膠呢！）

成都格力中央空調維保-注意！

1、外機主板的地址碼、數量碼、轉接碼出廠都是在「ON」方向，默認為一臺主機；

2、將撥碼開關正確撥到位，禁止撥在中間位置。

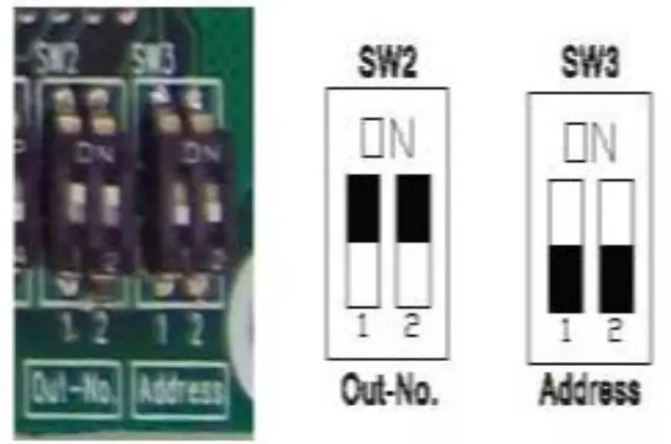

3、將開關撥到「ON」的方向表示「ON」，相反方向表示「OFF」 ；（ 註：黑色部分為撥杆） 圖示「1、2 」 的地址分別為：「ON,ON」

成都格力中央空調維保-實際維修時怎麼設置呢？

舉例說明：

三臺模塊化主機，地址碼、數量碼、轉接碼分別怎麼設置呢？

按照圖片內容1號外機主板的三個撥碼開關應該是：

地址碼（Address）為1號，也就是兩位撥碼開關不動，撥碼位置是「ON、ON」方向，數量碼（Out）為3臺，兩位撥碼開關為「ON、OFF」，轉接碼和地址碼一樣；

按照圖片內容2號外機主板的三個撥碼開關應該是：

地址碼（Address）為2號，第一位撥碼開關撥到數字方向，撥碼位置是「OFF、ON」方向，數量碼（Out）為3臺，兩位撥碼開關為「ON、OFF」，轉接碼和地址碼一樣；

按照圖片內容3號外機主板的三個撥碼開關應該是：

地址碼（Address）為2號，第二位撥碼開關撥到數字方向，撥碼位置是「ON、OFF」方向，數量碼（Out）為3臺，兩位撥碼開關為「ON、OFF」，轉接碼和地址碼一樣；
